Əsas Overvie

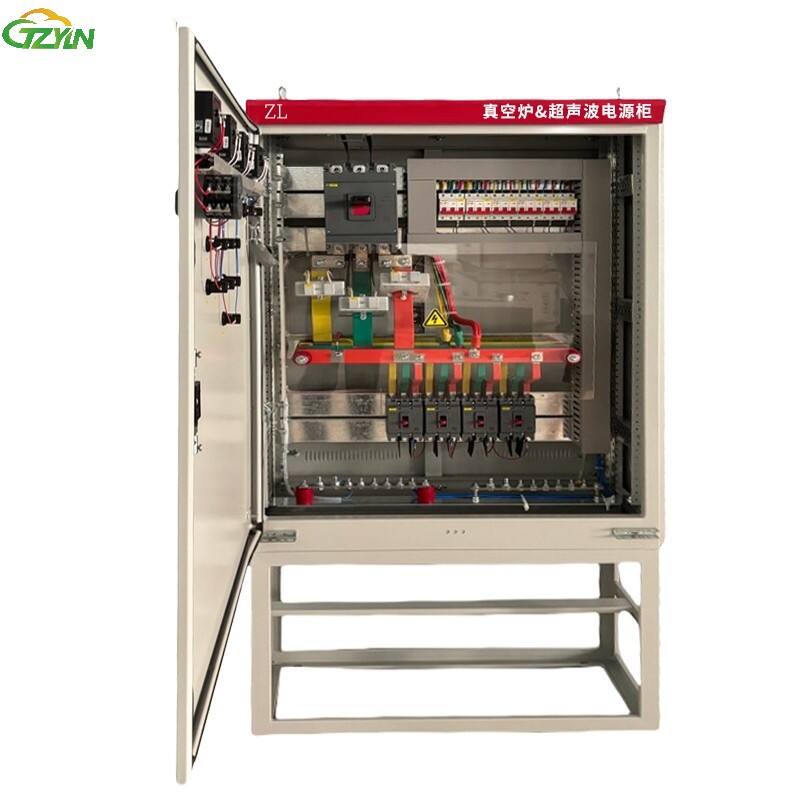

Güc Paylama Şkafı , həmçinin paylaşma qabı adlanır, elektrik enerjisi daxil olmaq üçün istifadə olunan əhəmiyyətli təchizatdır.
daxil olan gücü müxtəlif çıxış şəbəkələrinə paylaşır,
müxtəlif elektrik cihazları üçün güc təmin edir. Eyni zamanda, onda da himaye,
monitorinq və idarəetmə funksiyaları var ki, bu da elektrik sistemindən güvənli və stabilləşdirilmiş işləməni təmin edir.
Enerji paylama kabinetləri adətən kabinetlərdən ibarətdir, açar avadanlığı , ölçüm aletləri, himayə cihazları
və əlavə təchizat. Şriflər əsasən metal materiallardan hazırlanır və yaxın və ya yarım-yaxın strukturda olduğu üçün
iç elektrik komponentlərini xarici çevirmən təsirlərindən qoruyur. Skitçgear-da devir çəkidləri, izolyasiya switch-ləri və s. var,
bu da şəbəkələrin idarə edilməsini nəzərdə tutur.
Üstünlüklər və Xüsusiyyətlər
Yüksək səmərəli enerji çevrilməsi:
Ən son enerji elektronika texnologiyasından istifadə edərək , bu isə enerji çevrilmə effeksiyasını %98-ə qadar artıra bilər,
şəkildə enerji istifadə maliyyəti azaldılır.
İntelligent monitorinq:
İntelligent idarəetmə enerji şkafı Daxili inteligent monitoring sistemi, asan parametrlərin real-vaxtli izlənməsi
məsələn, cür, voltaž, temperatur v.s. və bu parametrləri LCD displey vasitəsilə intüitiv şəkildə göstərməklə
operatörün hər addımda texnikanın statusunu bilməsinə imkan verir.
Müxtəlif qoruma mexanizmləri:
Ümumi yükgüç koruma, qısa devre koruma, aşırı istilikdən koruma kimi çoxlu təhlükəsizlik önlemləri var
texnika və personelin təhlükəsizliyini təmin etmək üçün.
Modulyar dizayn:
Enerji qənaəti və istehlakı azaldan enerji şkafı Əlaqəli və genişləndirilə bilən, konfiqurasiya esnek olaraq
imkanları üzrə tənzimlənə bilər və fərqli ölçülü istehsal xətlərinə uyğundur.
Uzaqdan idarəetmə funksiyası:
Uzaktan idarə edilməsi və RS485 və ya Ethernet interfeysindən verilər mübadiləsi dəstəklənir,
ki, bunun daha böyük avtomatlaşdırılmış sistemlərə asanlıqla qoşulmasını xəssəsə edir.
Məhsulun təfərrüatları
Şəbəkə gücünün çevrilməsi:
Ultrasonik güc kabineti elektr enerjisi (AC, 190-240V, 50/60Hz) şəbəkəsinə çevrilir
yüksək səthin və yüksək voltlu sinyallar.
Siqnal çevrilməsi:
Bu yüksək səthin və yüksək voltlu sinyallar daha sonra yüksək səthə
transduser sistemindən çərçivəvi sarsıntıya çevrilir.
Enerji transferi:
Bu, plastik məhsulun iki hissəsi arasında yüksək temperaturada sürtünməyə səbəb olur,
və eyni zamanda müəyyən bir basıncda soğuyub və formaslandırılır ki, bu da vahidənin tamamlanmasına səbəb olur.
3 Fazalı Güc Gərginliyi :
Üç fazli elektrik sistemində, voltaj dəyərləri əhəmiyyətli olan parametrlərdir. Faz - faz voltaji,
üç fazdandakı iki konduktor arasında ölçülür və çox sayda bölgedə bu dəyər tipik olaraq 380V-dir.
Faz - nötral voltaji isə faz konduktorundan nötral qatqa nisbətləndə 220V-dır.
Bu voltaj səviyyələri yüksək güclü endustriyal və tijarəti məqsədlərə uyğun cihazların işləməsini imkan verir.
Məhsul Parametri
| پارامتر آدی | Parametr Dəyəri |
| Nominal İzolyasiya Gərginliyi (Ui) | 660V, 1000V |
| Nominal İş Gərginliyi (Ue) | Yardımçı - dövrə: AC 220V, 380V; DC 110V, 220V |
| Nominal Tezlik (f) | 50Hz və ya 60Hz |
| İstifadə olunan Cərəyan (In) | Üfüqi bus - bar: ≤ 6300A；Şaquli bus - bar: 1000A, 1600A, 2500A |
| İstifadə olunan Qısa - Dövrə Dayanıqlıq Cərəyanı (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| İstifadə olunan Pik Dayanıqlıq Cərəyanı (Ipk) | 105kA, 143kA, 176kA, 220kA |
| İstifadə olunan Qısa - Dövrə Kəsilmə Cərəyanı (Icu) | 50kA, 65kA, 80kA, 100kA |
| پارامتر آدی | Parametr Dəyəri |
| Qoruma Səviyyəsi | IP30, IP40, IP42, IP54 və s. (tələblərə uyğun olaraq fərdiləşdirilə bilər) |
| Qabıq Materialı | Soyuq - yuvarlanmış polad plitə və ya paslanmaz polad plitə, plitənin qalınlığı adətən 1.2mm-dən az olmamalıdır |
| Ümumi Ölçülər (En×Dərinlik×Hündürlük, mm) | Standart şkaf: 800×800×2200, 1000×800×2200, 1200×800×2200 və s. (fərdiləşdirilə bilər) |
| Çekmecə Bölməsindəki Dairələrin Sayı |
1/4 - bölmə çekmecəsi: tək kabinetdə 22 dairəyə qədər 1/2 - bölmə çekmecəsi: tək kabinetdə 11 dairəyə qədər 1 - bölmə çekmecəsi: tək kabinetdə 6 dairəyə qədər 2 - bölmə çekmecəsi: tək kabinetdə 3 dairəyə qədər 3 - bölmə çekmecəsi: tək kabinetdə 2 dairəyə qədər |
| Çekmecə Kilidi | Yanlış işləmənin qarşısını almaq üçün mexaniki və elektrik kilidlərinə malikdir |
| Çekməcə Bölməsi |
Hündürlük modulu 20mm-dir və çekməcə bölməsinin hündürlüyü 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E və s. kimi bölünə bilər. (1E = 20mm, məsələn, 8E çekmecəsinin hündürlüyü 160mm-dir) |
Əgər etibarlı birini axtarırsınız Həll yağ zavodu üçün elektrik-daşım və idarəetmə məqsədləri üçün,
bizim Güc paylama qutusu paneli şübhəsiz ki, sizin üçün ən yaxşı seçimdir.
Əlaqə bizə şəxsi ümumi məlumatlar almaq və eksklüziv fərdi həllər əldə etmək üçün səslənin,
və birlikdə stabilləşmiş və effektiv elektrik gələcəyi yaradın.
Tətbiq sahələri
Qaynaqlama avadanlığı:
Ultrasonik qaynaqlama, nozzle vibrasiyası, kəsmə maşınları və digər avadanlıqlar üçün enerji təchizatı.
Təmizləmə avadanlığı:
Ultrasonik təmizləmə avadanlığı, ultrasonik emulsiya avadanlığı, ultrasonik ekstraksiya avadanlığı və s. üçün tətbiq olunur.
Çirkab suyun təmizlənməsi:
Bu, ultrasonik tullantı suyu müalicə avadanlıqlarında da istifadə olunur.
