Základní přehled

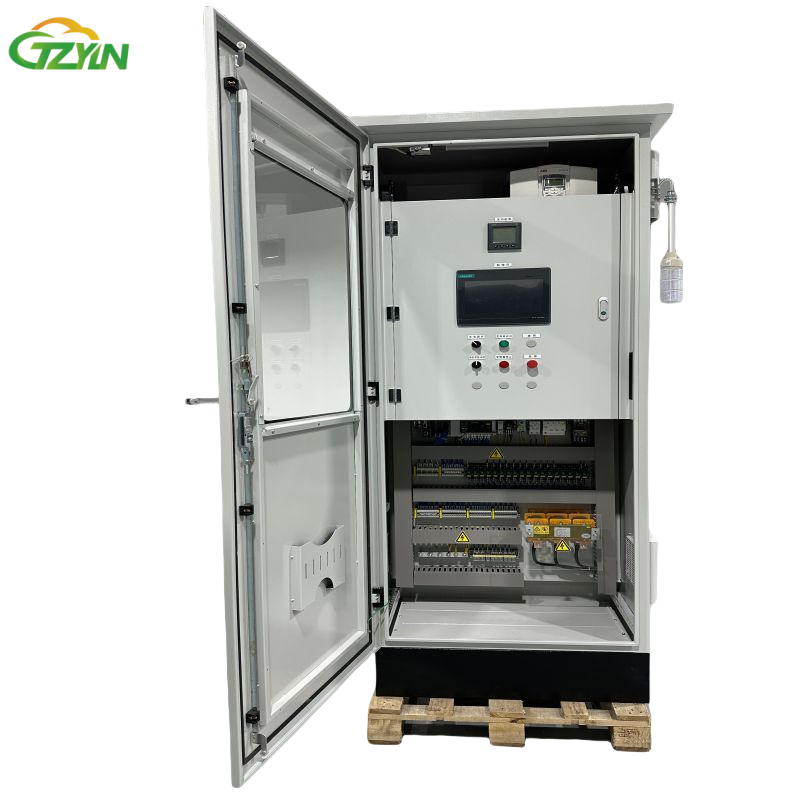

• Ovládací panel s proměnnou frekvencí je zařízení, které řídí rychlost elektromotoru změnou frekvence
a napětí zdroje elektriny. Používá se především pro regulaci rychlosti a úsporu energie u elektromotorů,
a je široce využíváno v oblasti průmyslové automatizace.
• Složení struktury: skříň vfd se skládá hlavně ze změňovače frekvence, elektromotoru, přenosečného mechanismu, senzorů,
a ovládací panel , a dalších součástí. Mezi nimi je změňovač frekvence jádrovní komponentou odpovědnou za regulaci
napětí a frekvence motoru podle signálu ovládání.
Výhody a charakteristiky
•Významný účinek na úsporu energie:
Distribuční ovládací panel pro frekvenční konverzi může upravit rychlost a výkon motoru podle
skutečných potřeb, vyhýbá se zbytečnému spotřebování energie a významně snižuje spotřebu energie.
• Rozsáhlý rozsah regulace otáček:
Schránka pro konverzi frekvence může dosáhnout bezkrokové regulace rychlosti motoru, a tak splnit různé požadavky procesu.
• Úplná ochranná funkce:
Kabinet s frekvenčním převodem má ochranné funkce proti přetížení, přepětí, podpětí,
přetoku a dalším, čímž zajistí bezpečný běh motoru.
• Monitorování a kontrola v reálném čase:
Distribuční Skříň vfd může sledovat provozní stav motoru v reálném čase, což poskytuje základ pro diagnostiku poruch a prevence údržby.
Zároveň také podporuje více vstupních a výstupních signálů, čímž je snadné jej používat společně s okrajovými ovládacími zařízeními.
Regulační skříně s proměnnou frekvencí , jakožto jádrovy zařízení moderního automatizovaného průmyslového ovládání, integruje pokročilou technologii měnící frekvenci
a inteligentní algoritmy řízení. Může přesně regulovat rychlost motoru, dosahovat efektivního a úsporného provozu,
a účinně snižují ztrátu energie. Zároveň má výkonnou ochranu před přetížením a krátkým spojením, což zajišťuje stabilní a
spolehlivou práci zařízení a prodlužuje jeho Služba život. Jeho inteligentní řídící systém může sledovat provozní parametry v reálném čase,
a vzdálená operace a diagnostika selhání jsou pohodlné a rychlé, což významně zvyšuje produkční efektivitu.
Toto panel pro řízení proměnné frekvence je široce používán v různých oblastech, jako je průmyslová výroba, čištění odpadních vod, HVAC atd.
Neboli, ať už jde o clustrové řízení motorů v velkých továrnách nebo o energetickou modernizaci zařízení pro malé podniky,
může dokonale přizpůsobit různým pracovním podmínkám s vynikajícím výkonem, poskytující pevné záruky pro stabilní výrobu
a efektivní provoz v různých odvětvích.
Rozdíl mezi třífázovým a jednofázovým napájením :
Hlavní rozdíly mezi třífázovou a jednofázovou elektřinou jsou následující. Třífázová má tři střídavé proudy se fázovými rozdíly 120°,
což umožňuje přenos vysokého výkonu a je vhodné pro průmyslové použití. Jednofázová má jeden střídavý proud, hlavně pro domácí spotřebiče s nízkým výkonem,
s jednodušším vedením a nižší kapacitou výkonu.
Parametr produktu
| Název parametru | Hodnota parametru |
| Jmenovité izolační napětí (Ui) | 660V, 1000V |
| Jmenovité pracovní napětí (Ue) | Pomocný obvod: AC 220V, 380V; DC 110V, 220V |
| Jmenovitá frekvence (f) | 50Hz nebo 60Hz |
| Názovový proud (v) | Horizontální přívod - bar: ≤ 6300A;Vertikální přívod - bar: 1000A, 1600A, 2500A |
| Nominální krátký obvod - odolný proud (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Názovový vrcholný proud (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Nominální proud přerušení krátkého okruhu (Icu) | 50kA, 65kA, 80kA, 100kA |
| Název parametru | Hodnota parametru |
| Úroveň ochrany | IP30, IP40, IP42, IP54 atd. (může být přizpůsobena podle požadavků) |
| Materiál krytu | Studeně válcovaná ocelová deska nebo deska z nerezové oceli, jejíž tloušťka je obecně nejméně 1,2 mm |
| Celkové rozměry (šířka × hloubka × výška, mm) | Standardní skříň: 800×800×2200, 1000×800×2200, 1200×800×2200 atd. (může být přizpůsobena) |
| Počet obvodů v zásuvce |
1/4 - zásuvka pro jednotku: až 22 obvodů v jedné skříni 1/2 - zásuvka pro jednotku: až 11 obvodů v jedné skříni 1 - zásuvka jednotky: až 6 obvodů v jedné skříni 2 - zásuvka jednotky: až 3 obvody v jedné skříni 3 - zásuvka s jednotkou: až 2 obvody v jedné skříni |
| Zámek zásuvky | Má mechanické a elektrické uzamčení, aby se zabránilo chybnému provozu. |
| Jednotka s zásuvkou |
Modul výšky je 20 mm a výška zásuvky lze rozdělit na 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E atd. (1E = 20 mm, například výška zásuvky 8E je 160 mm) |
Pokud hledáte spolehlivé řešení pro distribuci a ovládání elektřiny v ropném závodě,
naše Ovládací skříň je bezpochyby vaší nejlepší volbou. Kontakt obratte se na nás okamžitě, abyste získali více informací o našich produktech,
získejte exkluzivní přizpůsobené řešení a společně vytvořme stabilní a efektivní budoucnost elektřiny.
Oblasti použití
Systém zásobování vodou:
Ovládací skříně s proměnnou frekvencí jsou široce používány v různých systémech dodávky pitné vody v městech i na venkově,
dosahují automatického ovládání uzavřené smyčky s konstantním tlakem při dodávce vody, domácí dodávce vody, dodávce vody pro hasičské účely,
a průmyslové dodávce vody.
Řízení výtahu:
Ovládací skříně s proměnnou frekvencí poskytují hladký start a zastavení a přesnou regulaci rychlosti v aplikacích výtahů
a plošinových výtahů, čímž zvyšují ochranu a pohodlí cestujících.
Systém HVAC:
V oblasti vytápění, větrání a klimatizační systémy , regulační kabina s proměnnou frekvencí upravuje provoz
rychlost větráků a pump pro udržení stabilního vnitřního prostředí a snížení spotřeby energie.
Napájecí systém:
Regulační skříně s proměnnou frekvencí může dosáhnout dynamické regulace proudu a optimalizace rozdělení elektrického zatížení
ve správě elektřiny, snižuje ztráty zařízení na elektrinu a zvyšuje efektivitu přenosu elektřiny.
Systém úpravy vody:
Distribuční regulace přeměny frekvence kabina může automaticky upravovat rychlost motoru
podle skutečných potřeb čističky šťáv, snižte zbytek a zajistěte kvalitu očištěné vody.
Papírenský a textilní průmysl:
Použití proměnné frekvence ovládací skříně v těchto odvětvích lze zvýšit stupeň automatizace výrobních linky,
snížit množství zbytečného materiálu a zlepšit kvalitu produktu přesnou kontrolou rychlosti běhu strojů.
