Základní přehled

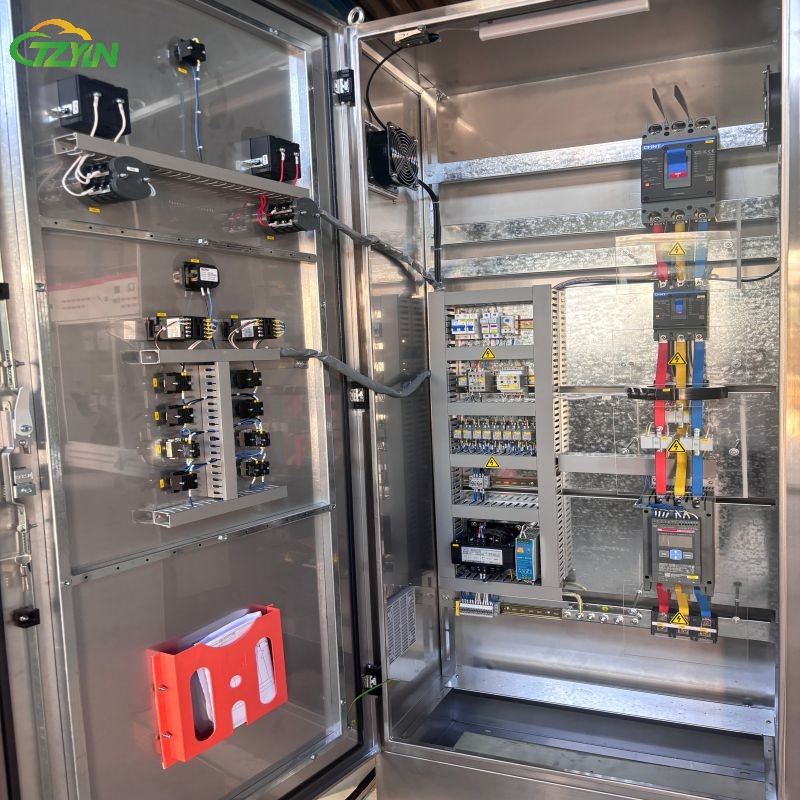

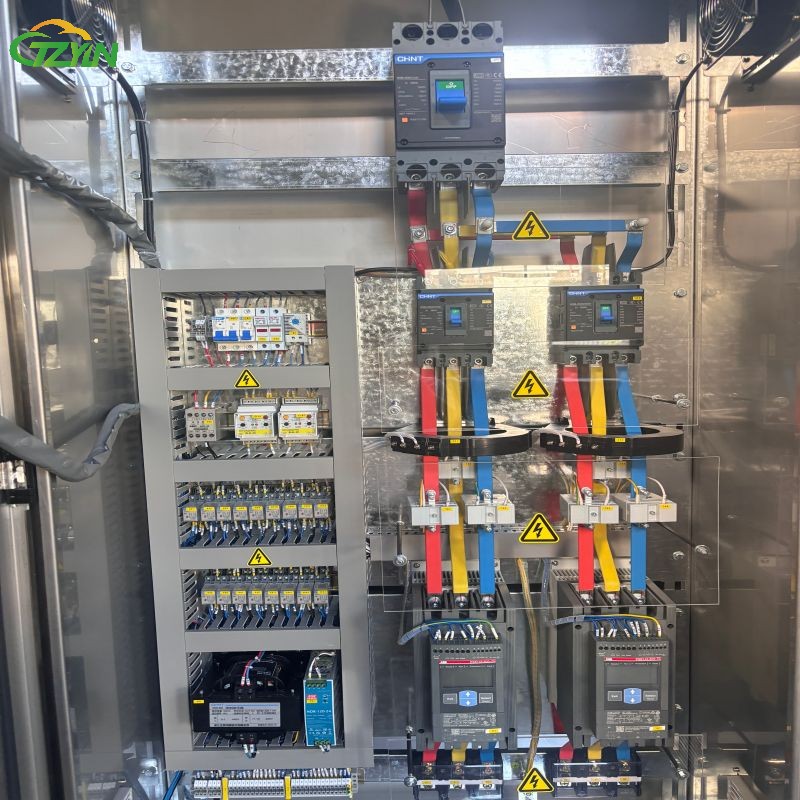

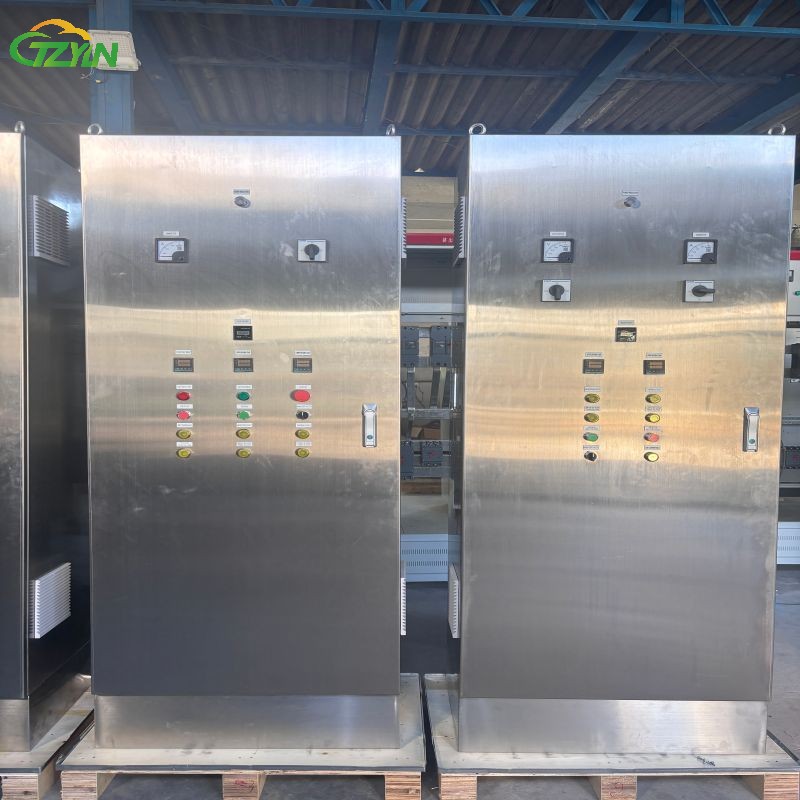

Ovládací panel pro měkký start je zařízení používané k ovládání měkkého startu elektrického motoru.
Dosahuje hladkého ovládání procesu spouštění motoru regulací startovacího napětí a času motoru. Když se spustí motor,
distribuční skříň pro měkký start řídí generátorské napětí a proud tak, aby postupně narostly, čímž se snižuje impulz startovacího proudu
a vyhýbá se přílišnému zatížení elektrické sítě a samotného motoru.
Výhody a charakteristiky
Úspora energie:
Nádrž s měkkým startem spouští motor postupným zvyšováním napětí a frekvence,
čímž se vyhnete přívalu proudu a výkyvům napětí u tradičních spouštěcích metod, což snižuje ztrátu energie.
Zvýšení efektivity:
Nádrže s měkkým startem mohou snížit kapacitu elektrické sítě a vyrovnávacího zařízení reaktivního prouda,
s úsporami energie až 15% - 25%.
Ochrana motoru:
Nástavcová skříň snižuje startovací proud a mechanický šok, prodlužuje životnost motoru a snižuje míru výpadek.
Zlepšit účinnost:
Ovládání měkkých startérů změny proudu a napětí při spuštění motoru, což snižuje ztráty energie a zvyšuje účinnost systému.
Snížení údržby:
Měkký start snižuje počet selhání a pracovní zátěž při údržbě při spuštění motoru, čímž se snižují náklady na údržbu.
Inteligentní řízení :
Měkký spouštěč používá digitální technologii řízení, která může automaticky detekovat a upravovat startovací parametry pro dosažení nejlepšího startovacího efektu.
Pracovní princip:
Měkký start ovládací skříň zlepšuje kvalitu spotřeby elektřiny snížením startovacího proudu a vyhýbáním se
dopadu přílišného proudu na elektrickou síť. Když motor startuje, soft starter pomalu přidává proud a napětí do motoru
za účelem vyhnutí se okamžitému vysokému dopadu proudu při spuštění motoru. Jakmile dosáhne motor svého nominálního rychlosti,
se kontrolní skříň automaticky vrátí proud a napětí zpět do normálního provozu.
Technický výkon:
Napětí napájení ovládací skříň pro měkký start je obvykle AC380V, 50Hz, a ovládaný objekt
není více než 320 kilowattů třífázových asynchronních motorů. Důvěryhodně může pracovat za podmínek ležení
ne více než 1000 metrů, okolní teploty maximálně 45℃ a minimálně -30℃.
Parametr produktu
| Název parametru | Hodnota parametru |
| Jmenovité izolační napětí (Ui) | 660V, 1000V |
| Jmenovité pracovní napětí (Ue) | Pomocný obvod: AC 220V, 380V; DC 110V, 220V |
| Jmenovitá frekvence (f) | 50Hz nebo 60Hz |
| Názovový proud (v) | Horizontální přívod - bar: ≤ 6300A;Vertikální přívod - bar: 1000A, 1600A, 2500A |
| Nominální krátký obvod - odolný proud (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Názovový vrcholný proud (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Nominální proud přerušení krátkého okruhu (Icu) | 50kA, 65kA, 80kA, 100kA |
| Název parametru | Hodnota parametru |
| Úroveň ochrany | IP30, IP40, IP42, IP54 atd. (může být přizpůsobena podle požadavků) |
| Materiál krytu | Studeně válcovaná ocelová deska nebo deska z nerezové oceli, jejíž tloušťka je obecně nejméně 1,2 mm |
| Celkové rozměry (šířka × hloubka × výška, mm) | Standardní skříň: 800×800×2200, 1000×800×2200, 1200×800×2200 atd. (může být přizpůsobena) |
| Počet obvodů v zásuvce |
1/4 - zásuvka pro jednotku: až 22 obvodů v jedné skříni 1/2 - zásuvka pro jednotku: až 11 obvodů v jedné skříni 1 - zásuvka jednotky: až 6 obvodů v jedné skříni 2 - zásuvka jednotky: až 3 obvody v jedné skříni 3 - zásuvka s jednotkou: až 2 obvody v jedné skříni |
| Zámek zásuvky | Má mechanické a elektrické uzamčení, aby se zabránilo chybnému provozu. |
| Jednotka s zásuvkou |
Modul výšky je 20 mm a výška zásuvky lze rozdělit na 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E atd. (1E = 20 mm, například výška zásuvky 8E je 160 mm) |
Pokud hledáte spolehlivý Řešení pro distribuci a řízení elektřiny v ropném závodě,
naše Ovládací skříň pro měkký start bezesporu je vaší nejlepší volbou. Kontaktujte nás okamžitě
abyste získali další informace o našich produktech, získali exkluzivní přizpůsobené řešení,
a spolupracujme na vytvoření stabilní a efektivní elektrické budoucnosti.
Oblasti použití
• Pracovní princip:
Měkký start ovládací skříň zlepšuje kvalitu spotřeby elektřiny snížením startovacího proudu
a vyhýbá se dopadu přílišného proudu na elektrickou síť. Když motor startuje, softstarter pomalu přidává proud
a napětí na motor, aby se vyhnul okamžitému vysokému impaktu proudu při spuštění motoru. Jakmile dosáhne motor svého nominálního otáček,
se kontrolní skříň automaticky vrátí proud a napětí zpět do normálního provozu.
• Technický výkon:
Napětí zásobování ovládací skříně s měkkým startem je obvykle AC380V, 50Hz, a ovládaný objekt není více než 320 kilowattů
asynchronních motorů. Důsledně pracuje pod podmínkami nadmořské výšky maximálně 1000 metrů,
okolní teploty maximálně 45℃ a minimálně -30℃.
• Ochranná funkce:
Distribuční řídící panel s měkkým startem má funkci ochrany před přetížením, která detekuje změnu proudu motoru v jakémkoliv okamžiku a dosahuje tak ochrany před přetížením.
Zároveň má také funkci ochrany před ztrátou fáze, která detekuje změnu proudového toku v trojfázovém spojení v jakémkoliv okamžiku a reaguje ochranou před ztrátou fáze.
Funkce ochrany před přehřátím je také jednou z jejích důležitých vlastností. Teplota disipátoru thyristoru je detekována prostřednictvím vnitřního tepelného relé.
Pokud teplota výpovědi překročí povolenou hodnotu, je thyristor automaticky vypnut a vydat se poplachové signály.
• Klasifikace:
Podle napětí lze rozdělit na nízkonapěťovou skříň s měkkým startem a vysokonapěťová skříň s měkkým startem ;
podle zatížení lze rozdělit na startovací kabiny pro ventilátory, startovací kabiny pro vodní pumpy atd.
Podle různých metod řízení zátěže se dá také rozdělit na jednoto-jedno startovací schránku s měkkým spuštěním,
jednoto-více skříň pro měkký start , jednorázový a jednorázový soft start skříň, dvojorázový a jednorázový soft start skříň atd.
