Průmyslový distribuční panel se vytahovacím designem switchgear GCK, GCS, MNS

Vhodné pro transformátorní stanice, elektrárny, petrochemický, hutní, dopravní, textilní a elektrotechnický průmysl, stejně jako pro bytové komunity a vysoké budovy. Používá se na převod, distribuci a řízení zařízení pracujících s AC 50/60Hz, s jmenovitým napětím až 690V. Zvýrazňuje flexibilní modularitu pro různé potřeby energie, vysokou bezpečnostní ochranu, dobré odtěvání tepla, snadnou údržbu s vytahovacími spínači a vynikající elektrický výkon díky kvalitním součástem.

Popis

GCS spínací zařízení - spolehlivá volba pro olejové závody

V komplexním provozním prostředí ropných závodů je stabilní a efektivní dodávka elektřiny klíčem k zajištění spojité produkce a bezpečnosti.

Naše GCS spínací zařízení je to vynikající síla. Řešení pečlivě navrženo tak, aby splnilo přísné požadavky olejových továren.

Základní přehled

Definice a funkce:

GCS spínací zařízení je rozdělovací zařízení používané v elektrických sítích, hlavně sloužící ke kontrole, ochraně a izolaci elektrického zařízení.

Může zajistit bezpečnou a stabilní funkci elektrické sítě a zabránit šíření poruch.

Složení struktury:

Vypínač GCS se obvykle skládá z skříně, přerušovače, odpoju, uzemňovacího přepínače, transformátoru proudu, transformátoru napětí a dalších

komponenty. Tyto součásti jsou v kabinetu instalovány v určitém pořadí a propojeny dráty, aby vytvořily kompletní elektrický obvod.

Pracovní princip:

V normálních pracovních podmínkách je vypínač ve stavu uzavřeném a proud tekoucí do zátěže prochází vypínačem;

pokud je detekována porucha, vypínač rychle spadne a přeruší obvod; oddělovač a zakotvení jsou

používá se k izolaci a zakotvení zařízení od zdroje napájení během inspekce nebo údržby.

Klíčové strukturální charakteristiky

• Modulární konstrukce: 8 standardizovaných šířek modulů (160/200/240/320/400/480/560/640 mm)

• Úroveň oddělení: oddělení funkčních jednotek a autobusových pruhů podle formuláře 3b

• Tepelné řízení: přirozené konvekční chladicí kanály a tepelně odolné součásti

• Mechanismus stahování: třípolohový regálový systém (spojovaný/zkušební/odpojovaný) s mechanickými indikátory

• Montaže příslušenství: vyhrazené prostory pro CT, relé a monitorovací zařízení

• Tato struktura zajišťuje bezpečný provoz až do 690V AC s krátkodobým odolným proudem (Icw) 50kA/1s. Systém vertikálních sběrnic umožňuje flexibilní rozvod energie konfigurace.

Detail produktu

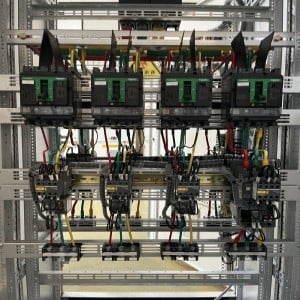

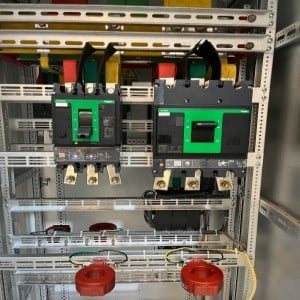

Jistič:

Velké černé vypínače nacházející se nahoře jsou důležitými ochrannými zařízeními rozvodné skříně ,

které mohou automaticky přerušit obvod při přetížení, krátkém spojení a dalších poruchách, zajistí tak bezpečnost zařízení a vodičů.

Kontaktor:

Několik černých součástí s zelenými částmi dole jsou kontaktory používané ke kontrole zapnutí/vypnutí obvodů.

Tyto uzavírají nebo otevírají kontakty prostřednictvím elektromagnetické síly, aby dosáhly spouštění/zastavování zátěží, jako jsou motory.

Vodič:

Červené, žluté a zelené části nahoře jsou vodiče používané k sběru a distribuci elektrické energie.

Různé barvy odpovídají různým fázím (fáze A žlutá, fáze B zelená, fáze C červená).

Drát a kabel:

Různé barevné dráty a kabely se používají k propojení různých elektrických komponentů a přenosu elektrické energie.

Varovný znak: Varovný nápis "Nebezpečí elektřiny" uprostřed připomíná personálu, aby byl pozorný.

k bezpečnosti a vyhýbání se nebezpečným situacím, jako je elektrické šokování.

Modulární konstrukce, úprava prostorového uspořádání, konfigurace energie, modernizace a renovace

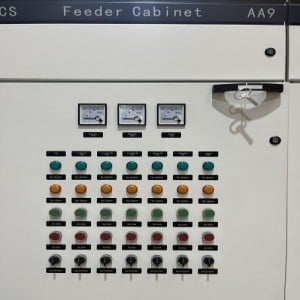

Ovládací panel, ovládací tlačítka, indikátory, údržba, provozní účinnost

Vysoce kvalitní uhlíková ocel, proti korozní úprava, fyzikální vlastnosti, elektrické vlastnosti, náklady na údržbu

Rozdíly mezi jednofázovým a třífázovým proudem :

Jednofázová elektřina se běžně používá v domech, malých obchodních prostorách atd., k napájení elektrických přístrojů s relativně nízkým výkonem.

Jak různé Hlavní strana přístroje v domech, osvětlení a malé zařízení v malých obchodech. Třífázová elektřina se široce uplatňuje v

průmyslovém sektoru k napájení vysokovýkonného strojírenského zařízení, elektromotorů atd. Například obráběcí stroje, vodní čerpadla,

a ventilacního zařízení v továrnách, které může splnit jejich požadavky na vysoký výkon.

Parametr produktu

I. Elektrické parametry

Název parametru	Hodnota parametru
Jmenovité izolační napětí (Ui)	660V, 1000V
Jmenovité pracovní napětí (Ue)	Pomocný obvod: AC 220V, 380V; DC 110V, 220V
Jmenovitá frekvence (f)	50Hz nebo 60Hz
Názovový proud (v)	Horizontální přívod - bar: ≤ 6300A;Vertikální přívod - bar: 1000A, 1600A, 2500A
Nominální krátký obvod - odolný proud (Icw, 1s)	50kA, 65kA, 80kA, 100kA
Názovový vrcholný proud (Ipk)	105kA, 143kA, 176kA, 220kA
Nominální proud přerušení krátkého okruhu (Icu)	50kA, 65kA, 80kA, 100kA

II. Mechanické parametry

Název parametru	Hodnota parametru
Úroveň ochrany	IP30, IP40, IP42, IP54 atd. (může být přizpůsobena podle požadavků)
Materiál krytu	Studeně válcovaná ocelová deska nebo deska z nerezové oceli, jejíž tloušťka je obecně nejméně 1,2 mm
Celkové rozměry (šířka × hloubka × výška, mm)	Standardní skříň: 800×800×2200, 1000×800×2200, 1200×800×2200 atd. (může být přizpůsobena)
Počet obvodů v zásuvce	1/4 - zásuvka pro jednotku: až 22 obvodů v jedné skříni 1/2 - zásuvka pro jednotku: až 11 obvodů v jedné skříni 1 - zásuvka jednotky: až 6 obvodů v jedné skříni 2 - zásuvka jednotky: až 3 obvody v jedné skříni 3 - zásuvka s jednotkou: až 2 obvody v jedné skříni
Zámek zásuvky	Má mechanické a elektrické uzamčení, aby se zabránilo chybnému provozu.
Jednotka s zásuvkou	Modul výšky je 20 mm a výška zásuvky lze rozdělit na 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E atd. (1E = 20 mm, například výška zásuvky 8E je 160 mm)

Pokud hledáte spolehlivé řešení pro distribuci a ovládání elektřiny v ropném závodě,

naše nízkonapěťové GCS rozvodny je bezpochyby vaší nejlepší volbou.

Kontaktujte nás ihned, chcete-li se dozvědět více o našich produktech, získat exkluzivní přizpůsobená řešení,

a spolupracujme na vytvoření stabilní a efektivní elektrické budoucnosti.
