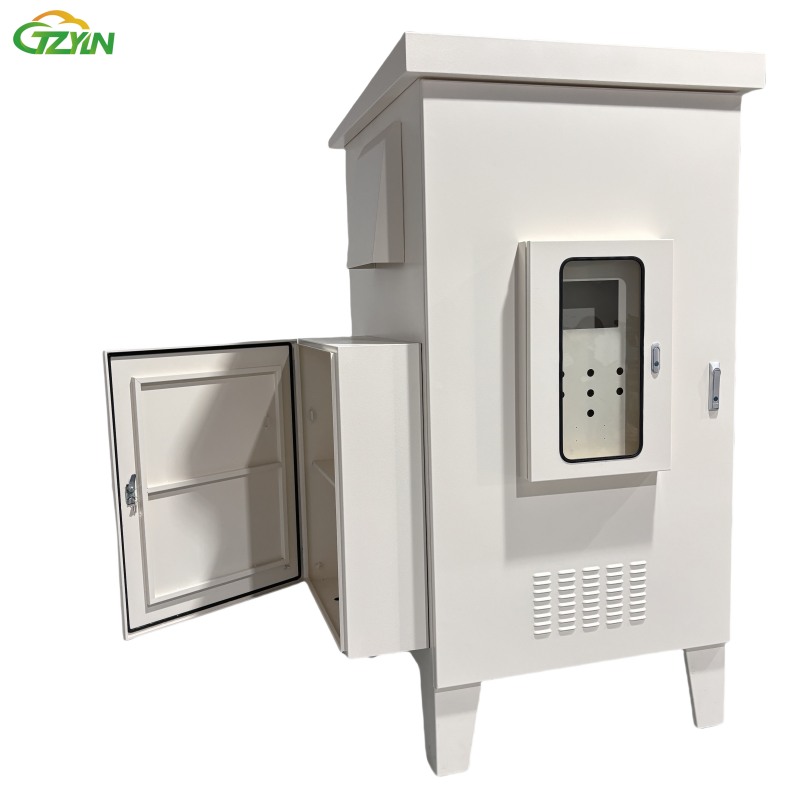

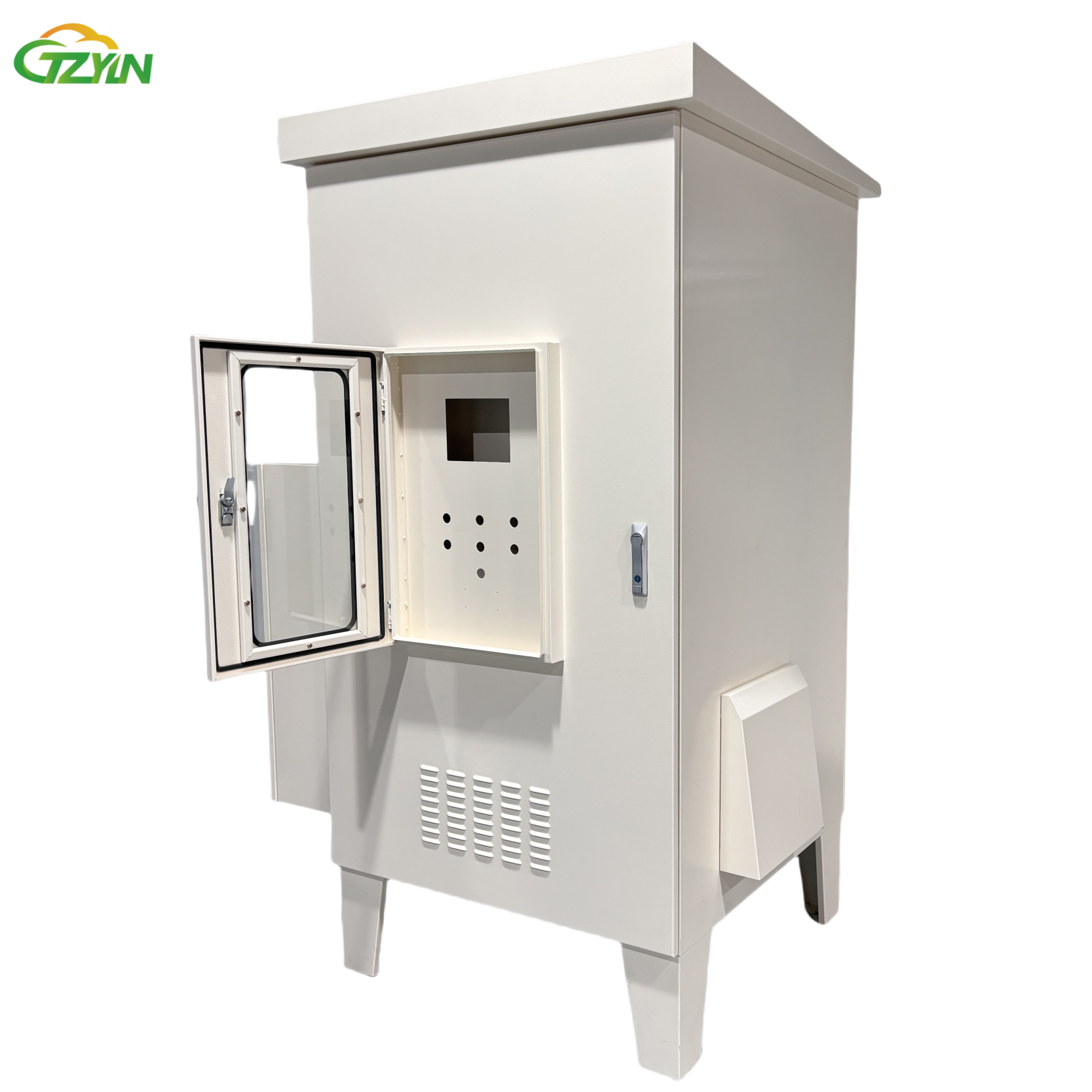

Základní přehled
Nádrž s inverterem a reaktorem je převážně tvořena inverterem, AC vstupním reaktorem, DC reaktorem (volitelně),
výstavním reaktorem (volitelně) a okrajovými komponenty pro řízení, ochranu, zobrazení a další elektrické součásti a nádržemi.
Mezi nimi inverter jako jádrové součásti ovládá zařízení pro řízení výkonu z
AC motor změnou frekvence pracovního napájecího zdroje motoru.
Během instalace je nutné odebrat krátkozavodní měděnou bussunu mezi hlavními terminály P(+) inverteru.
a poté je mezi P(+) připojen DC reaktor. Podle pracovních podmínek systému mohou být také připojeny EMI filtry,
brzdní jednotky, brzdící odporové články, kontaktory, mezirelaye, tepelná relé, programovatelné řadiče (PLC), programovatelné
operační terminály (GOTs), elektroměry, chladiče a další součásti, které lze nainstalovat do f skříni pro frekvenční konverzi .
Výhody a charakteristiky
V případě slabého nebo nulového zatížení lze snížit rychlost motoru, čímž se významně sníží spotřeba energie.
Podle statistik je úspora energie při použití šranky s proměnnou frekvencí obvykle kolem 20% - 45%.
Regulační skříň s proměnnou frekvencí může udržovat konstantní rychlost při různých zátěžních podmínkách,
čímž zvyšuje produkční efektivitu.
Regulační skříň s proměnnou frekvencí může snížit poškození motorů a strojního zařízení,
snížit frekvenci a náklady na údržbu řízením času běhu a výkyvů proudu.
Zvýšena je přesnost rychlosti motoru s regulací proměnnou frekvencí, takže může udržovat změny systémového tlaku
síť potrubí v rozsahu 3pisg, tedy v rozsahu 0,2 bar, což efektivně zlepšuje kvalitu pracovních podmínek.
Přidání vstupního reaktoru slouží k protiinterferenci, aby se zabránilo tomu, aby inverter uvnitř skříně s invertéry
narušoval ostatní zařízení, zatímco odchozí reaktor se používá pro filtrování. Běžná frekvence nosné vlny
je 2~10 kHz, což může udělat výstupní vlnu hladší.
Vstupní reaktor se používá k tomu, aby zabránil tomu, že by inverter generoval harmonické narušení do elektrické sítě a okolního zařízení.
Vzhledem k tomu, že výstup inverteru je vysokofrekvenční obdélníková vlna, by měl být optimalizován AC výstup inverteru.
Navíc lze zabránit kondenzátorovému spojení na straně výstupu inverteru a je možné prodloužit délku kabelu od inverteru ke straně motoru.
Elektrické systémy a řízení:
Elektrické systémy a řízení zahrnují návrh, provoz a správu elektrických obvodů a zařízení.
Cílem je regulace toku elektřiny, zajištění stability a optimalizace výkonu. Aplikace sahají od Hlavní strana bytové techniky po velké průmyslové zařízení.
Profesionálové v tomto oboru musí ovládat elektrotechnické principy a strategie řízení.
Parametr produktu
| Název parametru | Hodnota parametru |
| Jmenovité izolační napětí (Ui) | 660V, 1000V |
| Jmenovité pracovní napětí (Ue) | Pomocný obvod: AC 220V, 380V; DC 110V, 220V |
| Jmenovitá frekvence (f) | 50Hz nebo 60Hz |
| Názovový proud (v) | Horizontální přívod - bar: ≤ 6300A;Vertikální přívod - bar: 1000A, 1600A, 2500A |
| Nominální krátký obvod - odolný proud (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Názovový vrcholný proud (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Nominální proud přerušení krátkého okruhu (Icu) | 50kA, 65kA, 80kA, 100kA |
| Název parametru | Hodnota parametru |
| Úroveň ochrany | IP30, IP40, IP42, IP54 atd. (může být přizpůsobena podle požadavků) |
| Materiál krytu | Studeně válcovaná ocelová deska nebo deska z nerezové oceli, jejíž tloušťka je obecně nejméně 1,2 mm |
| Celkové rozměry (šířka × hloubka × výška, mm) | Standardní skříň: 800×800×2200, 1000×800×2200, 1200×800×2200 atd. (může být přizpůsobena) |
| Počet obvodů v zásuvce |
1/4 - zásuvka pro jednotku: až 22 obvodů v jedné skříni 1/2 - zásuvka pro jednotku: až 11 obvodů v jedné skříni 1 - zásuvka jednotky: až 6 obvodů v jedné skříni 2 - zásuvka jednotky: až 3 obvody v jedné skříni 3 - zásuvka s jednotkou: až 2 obvody v jedné skříni |
| Zámek zásuvky | Má mechanické a elektrické uzamčení, aby se zabránilo chybnému provozu. |
| Jednotka s zásuvkou |
Modul výšky je 20 mm a výška zásuvky lze rozdělit na 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E atd. (1E = 20 mm, například výška zásuvky 8E je 160 mm) |
Pokud hledáte spolehlivé řešení pro distribuci a ovládání elektřiny v ropném závodě,
naše Regulační skříně s proměnnou frekvencí je bezpochyby vaší nejlepší volbou.
Kontaktujte nás ihned, chcete-li se dozvědět více o našich produktech, získat exkluzivní přizpůsobená řešení,
a spolupracujme na vytvoření stabilní a efektivní elektrické budoucnosti.
Oblasti použití
Systém zásobování vodou:
Skříně pro řízení VFD jsou široce používány v různých městských a venkovských systémech dodávky pitné vody,
dosahování automatického řízení uzavřené smyčky konstantního tlaku při dodávce vody, domácí dodávce vody,
dodávce hasicí vody a průmyslové dodávce vody.
Řízení výtahu:
kontrolní skříňka poskytování plynulého spouštění a zastavování a přesného regulace rychlosti ve výtahu
a plošinových výtahů, čímž zvyšují ochranu a pohodlí cestujících.
Systém HVAC:
V systémech vytápění, ventilace a klimatizace, regulační skříně s proměnnou frekvencí
se upravuje provozní rychlost ventilátorů a čerpadel, aby se udržovalo stabilní vnitřní prostředí a snižovala spotřeba energie.
Napájecí systém:
Panel pro řízení proměnné frekvence může dosáhnout dynamické regulace proudu a optimalizace rozdělení elektrického zatížení
ve správě elektřiny, snižuje ztráty zařízení na elektrinu a zvyšuje efektivitu přenosu elektřiny.
Systém úpravy vody:
Obratový řídící skříň může automaticky upravovat rychlost motoru podle
skutečných potřeb čerpadla na očišťovně, snížit zbytečné výkyvy a zajistit kvalitu očištěné vody.
Papírenský a textilní průmysl:
Aplikace skříně pro řízení proměnné frekvence v těchto odvětvích mohou zvýšit úroveň automatizace
produkční linky, snížení zbytečného množství materiálu a zlepšení kvality produktu přesnou kontrolou provozní rychlosti strojů.
