Grundlæggende oversigt
Kontrolskab er et elektrisk udstyr, der anvendes i industrielle automationssystemer, som integrerer funktioner såsom energistyring, signalindhentning, kontrollogik udførelse, beskyttelse og alarm samt kommunikation og datatransmission.
DenKontrolpaneltændes gennem hovedstrømafbryderen, og strømmen distribueres og konverteres gennem enheder såsom sikringer og transformatorer for at sikre, at hver komponent modtager den nødvendige spænding og strøm.
Fordele og Egenskaber
- Pålidelig hardware design:Ved at bruge komponenter af høj kvalitet og avancerede fremstillingsprocesser for at sikre stabil drift af PLC kontrolskabe i barske industrielle miljøer.
- Meget integreret:Det kan integrere forskellige sensorer, kontakter, PLC'er (programmerbare logiske controllere) og andre enheder.
- Høj fleksibilitet:Kunder kan tilpasse, designe og vælge funktionerne og specifikationerne afKontrolpanelefter deres egne behov.
- Stabil softwaredrift:Softwaren tilKontrolskabhar gennemgået streng test og verifikation, med en lav fejlfrekvens. Dens program kan udføres gentagne gange og er ikke tilbøjelig til nedbrud eller krach, hvilket sikrer den kontinuerlige og stabile drift af overvågningssystemet.
- Fjernovervågning og -styring:Understøtter fjernovervågning og styringsfunktioner. Ved hjælp af netværksforbindelse kan brugerne overvåge og administrerePLC-kontrolpanelfra en afstand væk fra transformatorstationen.
- C• at der er behov for en effektiv fejlfinding:Når der opstår en fejl,PLC kontrolskabkan give detaljerede fejloplysninger og alarmoptegnelser, hvilket hjælper vedligeholdelsespersonalet med hurtigt og nøjagtigt at identificere årsagen til fejlen.
Produktdetaljer

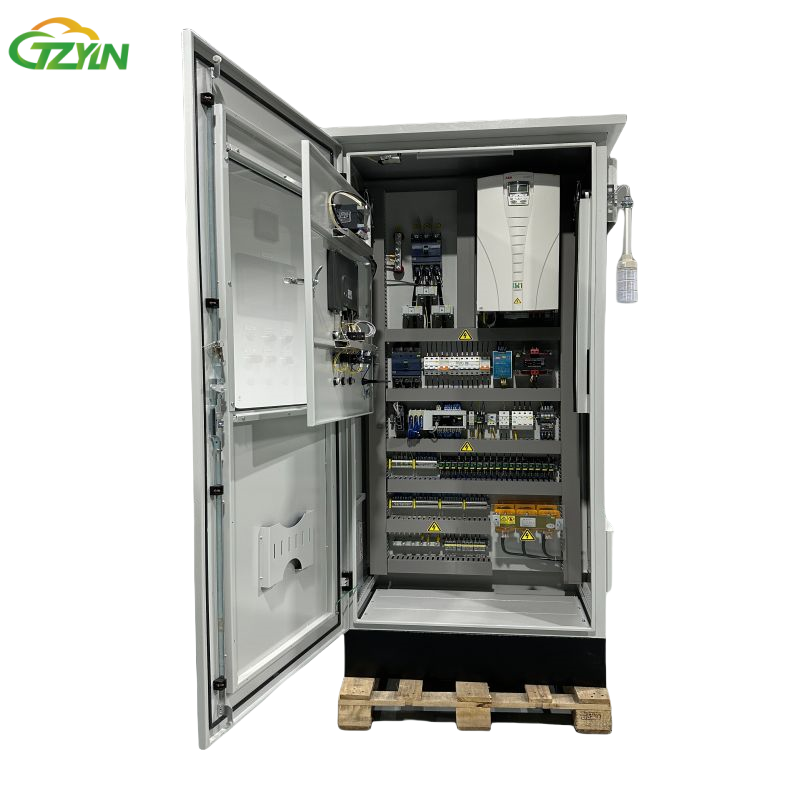

- DenKontrolskaber udstyret med avancerede mikroprocessorer, som gør det muligt at styre motorens hastighed præcist med kraftige beregningsmuligheder. Uanset om det er høj effektmotorer på industrielle produktionslinjer eller forskellige små motorer i kommercielle anlæg, kan der opnås præcise hastighedsreguleringer gennem PID-algoritmer baseret på realtidsbelastningskrav for at sikre, at motorerne altid er i effektiv drift.
- I form af efterretningsmaterialeKontrolpanelunderstøtter flere kommunikationsprotokoller såsomRS485 og Modbus, hvilket gør det nemt at oprette forbindelse til industrielle IoT-systemer til fjernovervågning og drift. Operatører kan se udstyrets driftsstatus i realtid, herunder centrale parametre som strøm, spænding og hastighed, på kontoret eller i fjernterminalen. De kan også fjernstarte og standse udstyr og justere driftsparametre.
Sikkerhedsbeskyttelsen anvender materialer af høj kvalitet, der er flammehæmmende, til at lave skallen |
Tilpassede strømløsninger kan designes i henhold til forskellige el-forbrugs-scenarier og behov |
Effektiv varmeafledning stabil drift udstyret med intelligent temperaturstyret køleventilator |
3-faset strøm vs enkeltfase:
Tre-faset strøm består af tre vekselstrømme med en 120-graders faseforskydning. Det er mere effektivt til strømoverførsel, kan levere højere effekt og er velegnet til storskala industrimaskiner. Enkeltfase strøm har en vekselstrøm, er hovedsageligt til lav-effekt husholdningsapparater.
Produktparameter
I. Elektriske parametre
| Parameternavn | Parameterværdi |
| Nominel isolationsspænding (Ui) | 660 V, 1000 V |
| Nominel driftsspænding (Ue) | Hjælpeafkroge: AC 220V, 380V; DC 110V, 220V |
| Nominel frekvens (f) | 50Hz eller 60Hz |
| Nærmestklasse (in) | Høringsbas - bar: ≤ 6300A;vertikal bus - bar: 1000A, 1600A, 2500A |
| Nærmest kortcirkulation modstandsstrøm (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Nærmest modstandsstrøm (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Nominel kortslutningsstrøm (Icu) | 50kA, 65kA, 80kA, 100kA |
II. Mekaniske parametre
| Parameternavn | Parameterværdi |
| Beskyttelsesniveau | IP30, IP40, IP42, IP54 osv. (kan tilpasses efter behov) |
| Skalmateriale | Kaldvalset stålplade eller rustfrit stålplade, og pladen er generelt ikke tykkere end 1,2 mm |
| Overordnede dimensioner (bredde × dybde × højde, mm) | Standardskabet: 800×800×2200, 1000×800×2200, 1200×800×2200 osv. (kan tilpasses) |
| Antal kredsløb i skuffeenheden | 1/4 - enhedslåger: op til 22 kredsløb i et enkelt skab
1/2 - enhedslåger: op til 11 kredsløb i et enkelt skab
1 - enhedslåger: op til 6 kredsløb i et enkelt skab
2 - enhedslåger: op til 3 kredsløb i et enkelt skab
3 - enhedslåger: op til 2 kredsløb i et enkelt skab |
| Lås i skuffe | Den har mekaniske og elektriske lås for at forhindre fejl. |
| Skrankenhed | Højden modul er 20 mm, og højden af skuffe rum kan opdeles i 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E osv.
(1E = 20 mm, f.eks. er højden af en 8E-ladeskab 160 mm) |
Hvis du søger en pålidelig løsning til strømfordeling og kontrol i en olie fabrik, voreskontrolskabeter uden tvivl dit bedste valg.Kontaktos straks for at lære mere om vores produkter, få eksklusive tilpassede løsninger, og arbejde sammen for at skabe en stabil og effektiv fremtid for elektricitet.
Anvendelsesområder
- Mekanisk fremstillingsindustri:kan anvendes til at styre driften af udstyr såsom værktøjsmaskiner og produktionslinjer. For eksempel i bilproduktionens produktionslinjer,PLC-kontrolskabekan kontrollere robotarmens bevægelse, komponenternes bearbejdningssekvens og -tid osv. præcist, hvilket giver en effektiv automatisering af produktionen og forbedrer produktkvaliteten og produktionsvirkningen.
- Kraftsystem:Overvågning og beskyttelsekraftudstyrDet er ikke nødvendigt at have en sådan. For eksempel foretages der i en transformatorstation realtidsovervågning af driftsparametre for eludstyr. Når der opstår unormale situationer, udsendes der straks alarmsignaler, og der træffes tilsvarende beskyttelsesforanstaltninger for at sikre sikkerheden og stabiliteten i strømforsyningen.
- Vandbehandlingsindustri:Bruges tilautomatisk styring af pumpepladser, vandbehandlingsudstyr og spildevandsrensningsanlæg. For eksempel styres forskellige led i rensningsprocessen i byens spildevandsanlæg præcist gennem PLC-kontrolskabe, herunder start og stop af vandpumper, doseringskontrol osv., for at forbedre effektiviteten af spildevandsbehandling og sikre, at vandkvaliteten opfylder standarderne.
- Petrokemisk industri:opnå kontrol over petrokemisk udstyr såsom reaktorer og lagertanke. I raffinaderier kan der udøves præcis kontrol over raffineringen af olieprodukter, herunder justering af parametre såsom temperatur, tryk og flowhastighed, for at sikre sikkerheden og stabiliteten i produktionsprocessen og for at forbedre produktkvaliteten og produktions effektiviteten.
- Fødevareforarbejdningsindustri:Kontrol af driften af fødevarebehandlingsanlæg såsom produktionslinjer og emballageanlæg. For eksempel i drikkevareproduktionslinjerPLC-kontrolpanelkan kontrollere fyldevolumen og emballeringshastighed for drikkevarer og dermed sikre ensartet produktkvalitet og produktionseffektivitet.
- Intelligent bygningskontrolsystem:bruges til at kontrollere belysningssystemet, klimaanlægssystemet, elevatorsystemet osv. inde i bygningen.
