Descripción general básica

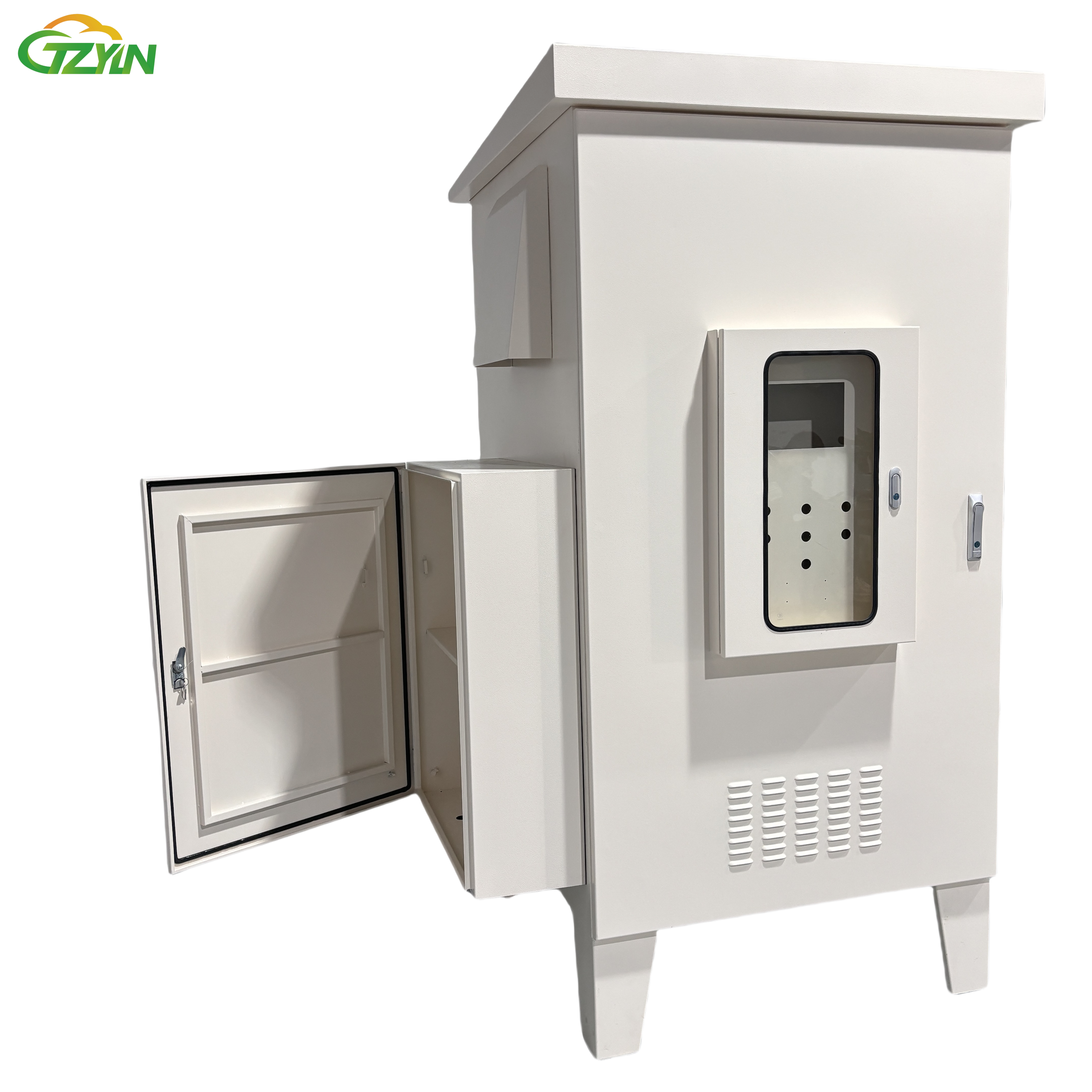

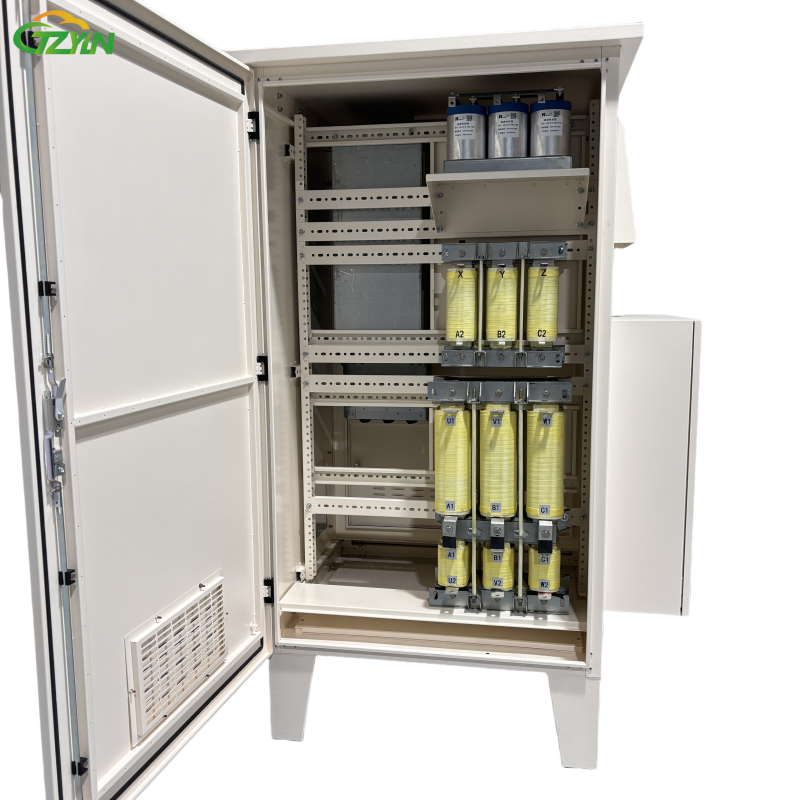

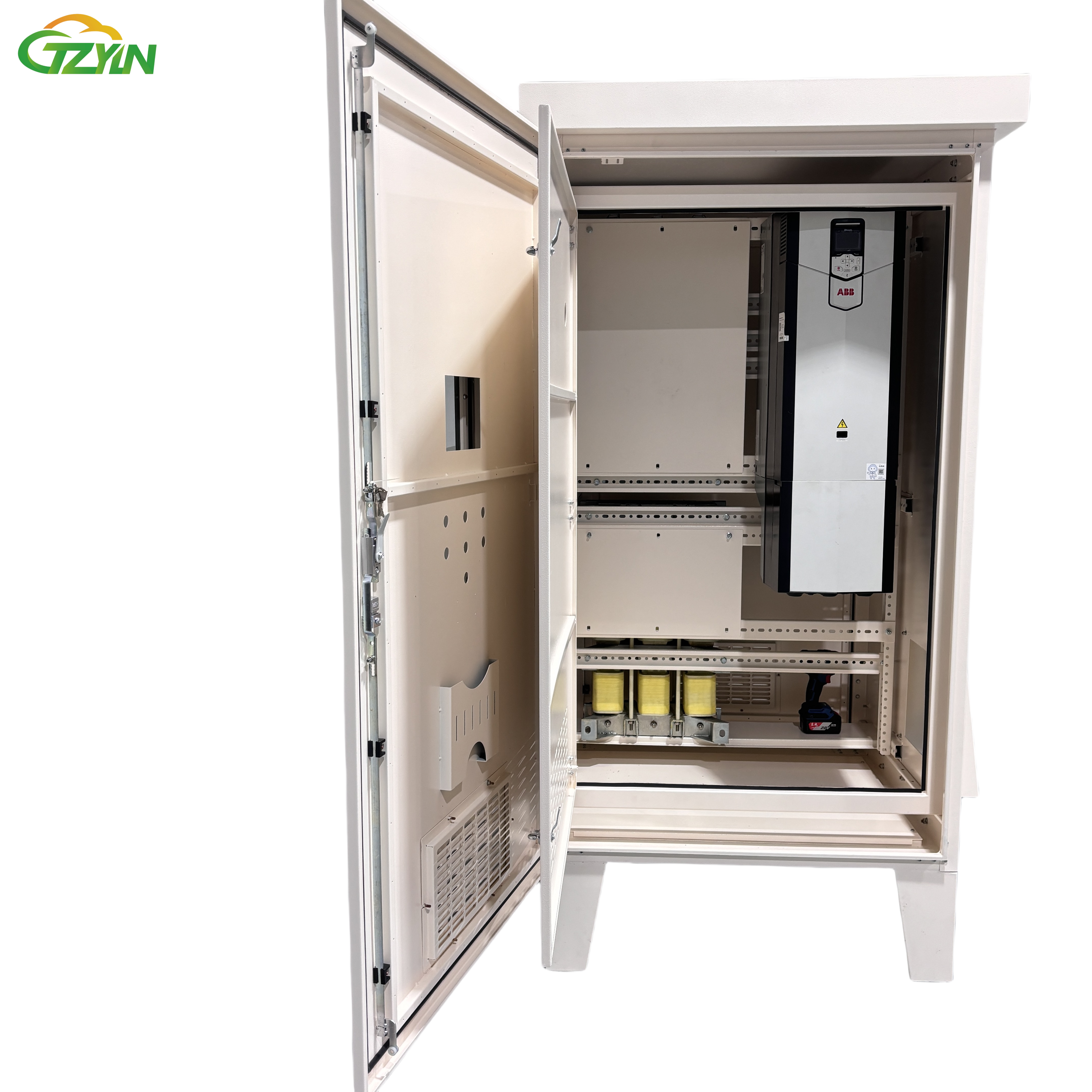

El gabinete de inversor con reactor está compuesto principalmente por un inversor, un reactor de entrada AC, un reactor DC (opcional),
reactor de salida (opcional) y componentes eléctricos periféricos de control, protección, visualización y otros, junto con los gabinetes.
Entre ellos, el inversor, como componente principal, controla el equipo de control de potencia de la
Motor de corriente alterna cambiando la frecuencia de la fuente de alimentación del motor en funcionamiento.
Durante la instalación, es necesario eliminar la barra de cobre de cortocircuito entre los terminales principales P(+) del inversor.
y luego el reactor DC se conecta entre P(+). Además, de acuerdo con las condiciones de trabajo del sistema, filtros EMI,
unidades de freno, resistencias de freno, contactores, relés intermedios, relés térmicos, controladores programables (PLCs), terminales de operación programable
pantallas GOTs), medidores eléctricos, ventiladores de enfriamiento y otros componentes también pueden instalarse en el f gabinete de conversión de frecuencia .
Ventajas y Características
Bajo condiciones de carga ligera o nula, se puede reducir la velocidad del motor, lo que reduce significativamente el consumo de energía.
Según estadísticas, la tasa de ahorro de energía al usar un gabinete de control de frecuencia variable generalmente está alrededor del 20% - 45%.
El gabinete de control de frecuencia variable puede mantener una velocidad constante bajo diferentes condiciones de carga,
mejorando así la eficiencia de producción.
El gabinete de control de frecuencia variable puede reducir el desgaste de los motores y el equipo mecánico,
disminuyendo la frecuencia y los costos de mantenimiento al controlar el tiempo de funcionamiento y las fluctuaciones de corriente.
Se mejora la precisión de la velocidad del motor con control de frecuencia variable, por lo que puede mantener el cambio de presión del sistema.
la red de tuberías dentro del rango de 3pisg, es decir, dentro del rango de 0.2bar, mejorando efectivamente la calidad de las condiciones de trabajo.
La adición de un reactor de línea de entrada se utiliza para evitar interferencias, para prevenir que el inversor dentro del gabinete de inversor
interfiera con otros equipos, mientras que el reactor de línea de salida se utiliza para filtrado. La frecuencia de portadora de variación de frecuencia general
es de 2~10 kHz, lo cual puede hacer que la forma de onda de salida sea más suave.
El reactor de línea de entrada se utiliza para evitar que el inversor genere interferencias armónicas en la red eléctrica y los equipos circundantes.
Dado que la salida del inversor es una onda rectangular de alta frecuencia, la forma de onda AC que se emite desde el inversor debe ser optimizada.
Además, se puede evitar la capacitancia de tierra en el lado de salida del inversor y se puede extender la longitud del cable desde el inversor hasta el lado del motor.
Sistemas Eléctricos y Control:
Los sistemas eléctricos y el control implican el diseño, operación y gestión de circuitos eléctricos y dispositivos.
Su objetivo es regular el flujo de energía, asegurar la estabilidad y optimizar el rendimiento. Las aplicaciones abarcan desde Página de inicio electrodomésticos hasta configuraciones industriales a gran escala.
Los profesionales en este campo necesitan dominar los principios eléctricos y las estrategias de control.
Parámetro del Producto
| Nombre del Parámetro | Valor del parámetro |
| Voltaje de aislamiento nominal (Ui) | 660 V, 1000 V |
| Voltaje de trabajo nominal (Ue) | Circuito auxiliar: AC 220V, 380V; DC 110V, 220V |
| Frecuencia nominal (f) | 50Hz o 60Hz |
| Corriente nominal (en) | El valor de la carga de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de |
| Cortocircuito nominal: resistir corriente (Icw, 1s) | el valor de las emisiones de CO2 de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor |
| Cantidad de corriente de resistencia máxima nominal (Ipk) | el valor de las emisiones de CO2 de los motores de combustión interna es el valor de las emisiones de CO2 de los motores de combustión interna. |
| Corriente de corte de cortocircuito nominal (Icu) | el valor de las emisiones de CO2 de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor |
| Nombre del Parámetro | Valor del parámetro |
| Nivel de protección | IP30, IP40, IP42, IP54 etc. (puede ser personalizado según los requisitos) |
| Material de la carcasa | Placa de acero laminada en frío o placa de acero inoxidable, y el espesor de la placa es generalmente no inferior a 1,2 mm |
| Las dimensiones generales (ancho × profundidad × altura, mm) | El armario estándar: 800×800×2200, 1000×800×2200, 1200×800×2200, etc. (se puede personalizar) |
| Número de circuitos en la unidad de cajón |
1/4 - cajón de la unidad: hasta 22 circuitos en un solo gabinete 1/2 - cajón de la unidad: hasta 11 circuitos en un solo gabinete 1 - cajón de la unidad: hasta 6 circuitos en un solo gabinete 2 - cajón de la unidad: hasta 3 circuitos en un solo gabinete 3 - cajón de la unidad: hasta 2 circuitos en un solo gabinete |
| Bloqueo de cajón | Tiene bloqueos mecánicos y eléctricos para evitar mal funcionamiento |
| Unidad de cajones |
El módulo de altura es de 20 mm, y la altura del compartimento del cajón se puede dividir en 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E, etc. (1E = 20 mm, por ejemplo, la altura de un cajón 8E es de 160 mm) |
Si estás buscando una solución confiable para la distribución y control de energía en una refinería de petróleo,
nuestro Gabinete de control de frecuencia variable es sin duda la mejor opción para usted.
Contáctenos inmediatamente para obtener más información sobre nuestros productos, soluciones personalizadas exclusivas,
y trabajemos juntos para crear un futuro estable y eficiente de la electricidad.
Áreas de aplicación
Sistema de suministro de agua:
Gabinetes de control VFD son ampliamente utilizados en diversos sistemas de suministro de agua potable urbanos y rurales,
logrando un control automático de suministro de agua a presión constante en bucle cerrado, suministro de agua doméstica,
suministro de agua para bomberos y suministro industrial de agua.
Control de ascensores:
caja de control proporcionan un arranque y parada suaves, así como un control preciso de velocidad en el ascensor
y elevadores, mejorando así la protección y el confort de los pasajeros.
Sistema HVAC:
En sistemas de calefacción, ventilación y aire acondicionado, el gabinete de control de frecuencia variable
ajusta la velocidad de operación de los ventiladores y bombas para mantener un ambiente interior estable y reducir el consumo de energía.
Sistema eléctrico:
Panel de control de frecuencia variable puede lograr una regulación dinámica de la corriente y optimizar la distribución de la carga eléctrica
en la gestión de energía, reducir las pérdidas de los equipos eléctricos y mejorar la eficiencia de transmisión de energía.
Sistema de tratamiento de agua:
El gabinete de control de frecuencia puede ajustar automáticamente la velocidad del motor de acuerdo con
las necesidades reales de la bomba de tratamiento de aguas residuales, reducir el desperdicio y garantizar la calidad del agua tratada.
Industria del papel y textil:
La aplicación de gabinetes de control de frecuencia variable en estos sectores puede mejorar el nivel de automatización de
líneas de producción, reduzca el desperdicio de materiales y mejore la calidad del producto controlando con precisión la velocidad de operación de las máquinas.
