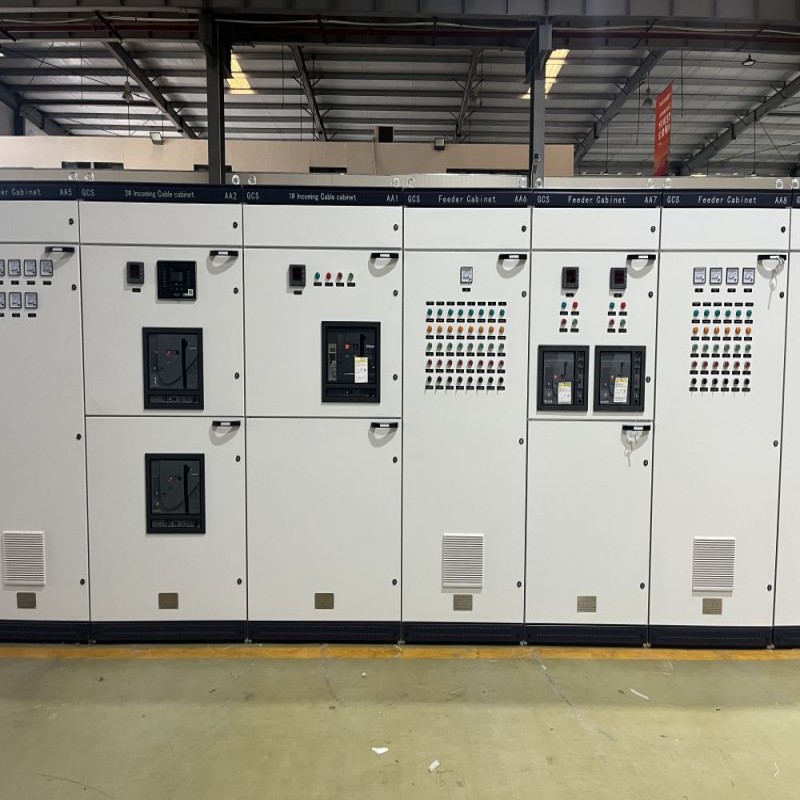

Industria-indarra banatzeko panel bat, diseinuan ateratzeko moduko etengailuarekin.

Transfuntzionagailuetarako, zentral elektrikoetarako, petro-kimikoetarako, metalurgietarako, trafikoarentzat, argi eta ehunetarako, eta etxebizitzetarako eta eraikin altuetarako. Energia eraldatzeko, banatzeko eta kontrolatzeko erabiltzen da 50/60Hz, 690V edo gutxiagoko tentsioko ekipamendu bat. Energia behar desberdinetarako modulartasun malgua, segurtasun handiko babesa, beroaren banaketa ona, mantentze erraza, eta funtzionamendu elektriko bikaina kalitatezko piezekin.

Deskripzioa

GCS etengailua - olio fabrikaentzat aukera fidagarria

Oil argi eta faktoreen ingurumen eraginkor batean, egunerako eta soilakera elektrikoa garraioaren jarraipena eta segurtasuna ziurtatzeko garrantzitsua da.

Gure GCS etengailuak botere bikaina da. Soluzioa arretaz landua olio fabrika zorrotzen eskakizunak betetzeko.

Oinarrizko Overview

Definizioa eta funtzioa:

GCS etengailuak distribuzio elektrikoak erabiltzen den arduradunak, elektrizitate-sistemetan erabiltzen da, elektrikoen kontrola, babestea eta izendapenarekin.

Sistema elektrikoko soilakera eta segurtasua ziurtatzea ahalbidetu dezake, akatsen hedapenera aurkitu arte.

Konposizioaren egitura:

GCS konmutagailuak normalean kabinete, zirkuitu-apurtzailea, deskonektatzailea, lurreratze-intersakzioa, korronte-transformadorea, tentsio-transformadorea eta beste hainbat osagai ditu.

osagaiak. Osagai hauek apalategian ordena jakin batean jartzen dira eta kablez konektatuta zirkuitu elektriko osoa osatzen dute.

Lan-printzipioa:

Lanari buruetan, zirkuitu-breaker amaituta dago eta indarra kargara zirkuitu-breaker bidez igortzen da;

akats bat detektatzen denean, zirkuitu-breaker azkar joaten da zirkuitua moztzeko; deskonexio eta lurraketa aldekoak dira

erabiltzen da egutegia eta instalazioa argizai elektrikoaren ondoren izendapen edo mantentzean.

Egitura-ezaugarri nagusiak

moduluen diseinua: 8 modularen zabalera estandarizatuak (160/200/240/320/400/480/560/640mm)

• Banaketa mailak: 3b. formularioko banaketa unitate funtzionalak eta autobus-barra artean

• Erreserbak: Konbekzio naturaleko hozte-kanal eta beroaren aurkako osagaiak

• Atzera ateratzeko mekanismoa: hiru posizioko apalategi sistema (lotuta/proba/deslotuta) adierazle mekanikoekin

• Osagarrien muntatzea: CT, erreleak eta monitorizazio gailuak erabiltzeko espazioak

• Estruktura honek 690V AC-ra arteko funtzionamendu segurua bermatzen du, 50kA/1s-ko iraupen laburreko korrontearekin (Icw). Busbar bertikalak malgutasun potentzia banaketa konfigurazioak ahalbidetzen ditu.

Produktu Xehetasunak

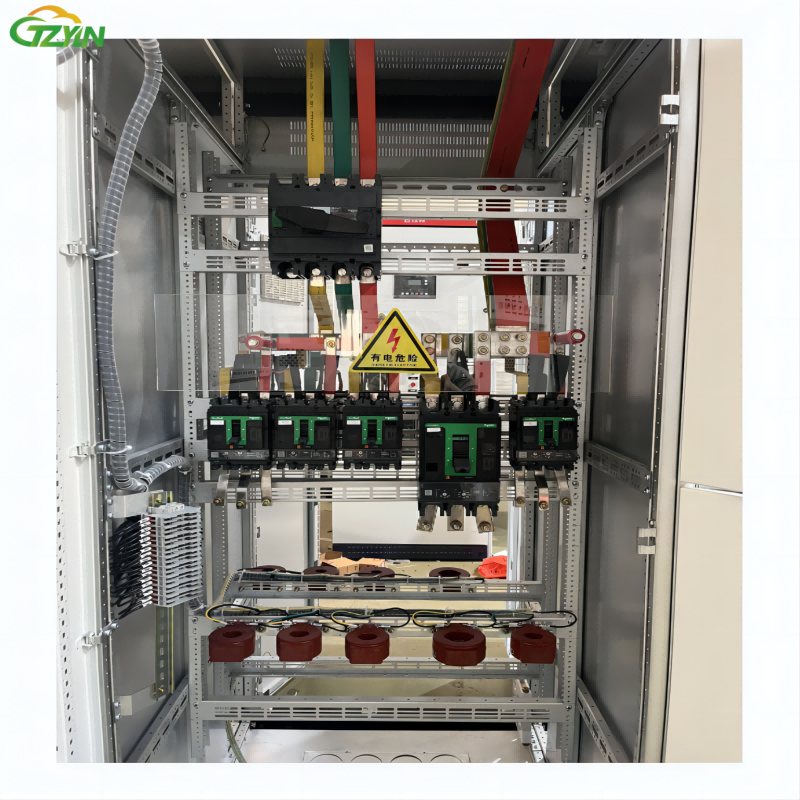

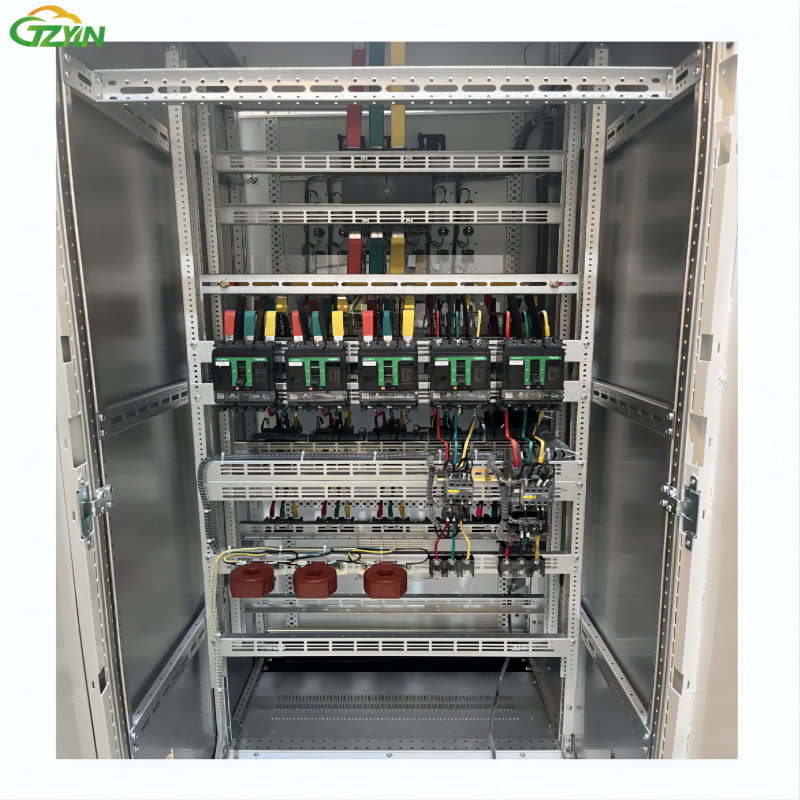

Etengailu automatikoa:

Gorputz zaileen gainean kokatuta dagoen zirkuitu atzipalaketa handia kolpege esanguratsua da banaketa armairua ,

noizbait gertatzen den beldurera, lasterketa eta beste akatsak ari den kasuan automatikoki mugatzen du zirkuitua, instalazio eta lerroen segurtasua garatuz.

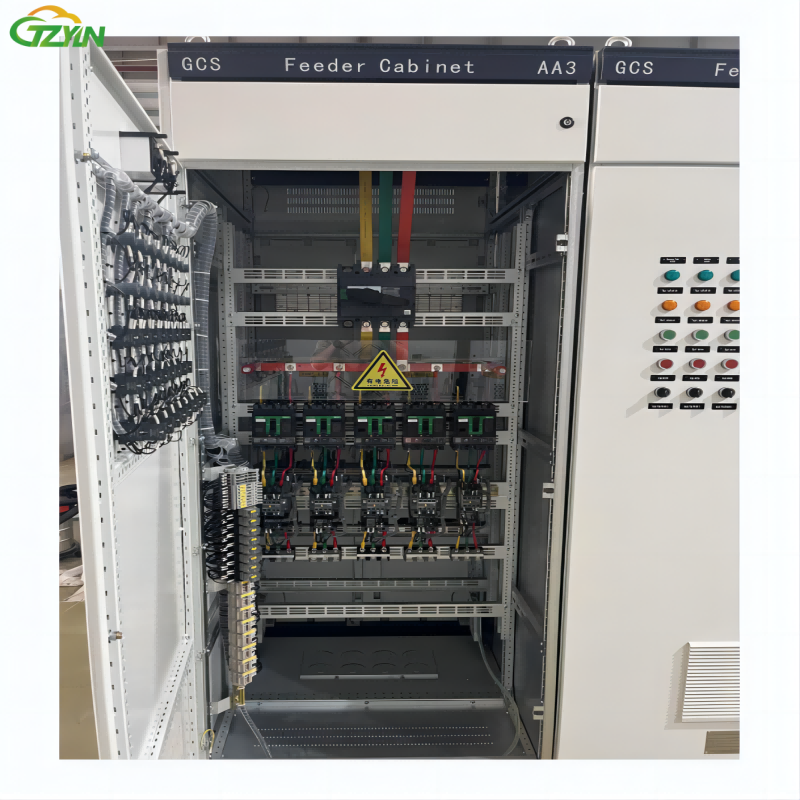

Kontaktorea:

Goian dagoen komponente arruntak, lagun berdeekin batera, kontaktoreak dira, erabiltzen zituzten zirkuituen aktibazioa/desaktibazioa kontrolatzeko.

Elektrikoen indarra erabiltzen duten kargak, adibidez motorak, elektromagnetismoaren indarra erabiliz kontaktuak itxarotzen edo irekitzen dituzte.

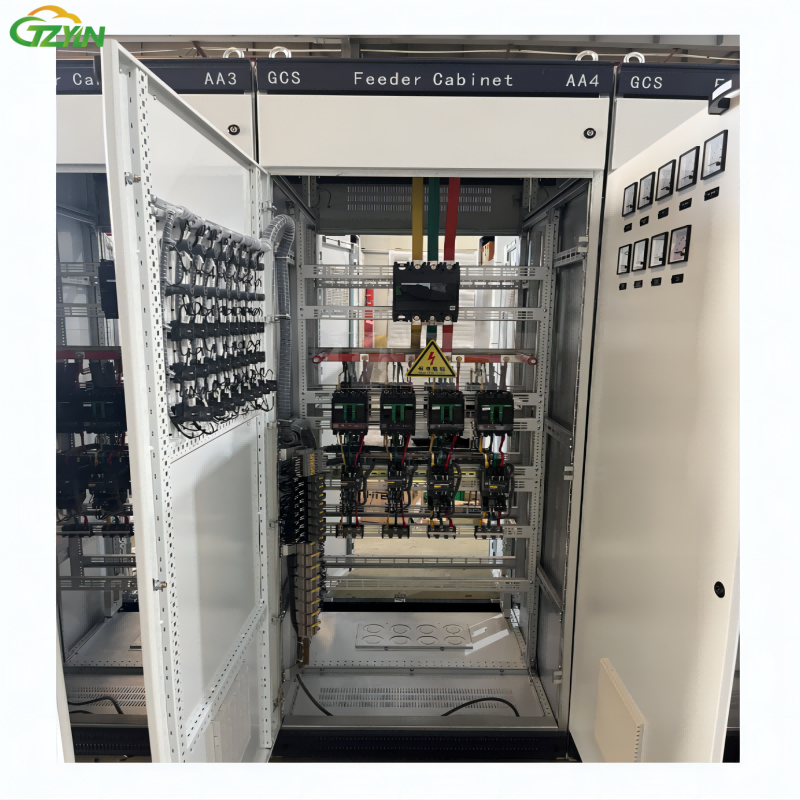

Eransitzailea:

Goiko laranja, hori eta berdeak eransitzaileak dira, elektrizitatearen energia bilatzen eta banatzen laguntzeko erabiltzen direnak.

Kolore desberdinak fase desberdinetara dagokionak dira (A-fase laranja, B-fase berde, C-fase gorria).

Kable eta kablea:

Kolore desberdinetako kable eta hargailuak erabiltzen dira osagai elektriko desberdinak konektatzeko eta energia elektrikoa transmititzeko.

Abisu seinalea: Erdian dauden "Bakarrik Elektrizitatearen Alera" ikurra langileenari eskerrak jarriko du zehazki

seguritateari eta arisku handiak emaniko situazioak elkarritzera, adibidez, argi jasa.

Moduluen diseinua, lurraldearen antolamendua, energia konfigurazioa, hobekuntza eta berritzea

Kontrol-paneleko aginteak, aginte-plaka, argi-adierazleak, mantentze-espazioa, eraginkortasun eraginkorra

Kalitate handiko altzairu karbonozko materiala, korrosioaren aurkako tratamendua, propietate fisikoak, propietate elektrikoak, mantentze-gastuak

Fase bakarreko eta hiru faseko arteko desberdintasunak :

Fase bakar elektrizitatea erabiltzen da etxeetan, lehiakoa komertzialen tokietan eta hainbat gailu elektrikoentzat argi izateko, beraien ausera txikiagoarekin.

Adibidez, hainbat Hasiera gailuak etxeetan, iluminazioa eta eskualde txikioko zailtasun txikiak. Fase hiru elektrizitatea soilik erabiltzen da

industria larrian, gailu mekaniko handienetarako, motor elektrikoak eta abar. Adibidez, bertariek, pumpak ura,

eta garagaietako ventilazioaren eskakizunak, zeinak bere izendapen handienak bete ditzakete.

Produktu Parametroa

I. Parametro elektrikoak

Parametroaren izena	Parametroaren balioa
Isolamenduaren tentsio nominala (Ui)	660V, 1000V
Lan tentsioa (Ue)	Laguntza zirkuitua: AC 220V, 380V; DC 110V, 220V
Maiztasun izendatua (f)	50 edo 60 Hz.
Korronte izendatua (In)	Autobusaren mugimenduak:
Korapilo laburreko errepikapena (Icw, 1s)	50kA, 65kA, 80kA, 100kA
Etengailuak eta gailuak	105kA, 143kA, 176kA, 220kA
Korronte motz-korronte motz-korrontea (Icu)	50kA, 65kA, 80kA, 100kA

II. Parametro mekanikoak

Parametroaren izena	Parametroaren balioa
Bertsio Nivelua	IP30, IP40, IP42, IP54 eta abar (eskakizunen arabera pertsonalizatu daiteke)
Kaxa Materiala	Hotz-errotutako altzairu-plaka edo altzairu herdoilgaitzezko plaka, eta plaka lodiera, oro har, ez da gutxiago 1,2 mm
Dimentsio orokorrak (zabalera × sakonera × altuera, mm)	Kabina estandarra: 800×800×2200, 1000×800×2200, 1200×800×2200, etab. (berrira egokitu daiteke)
Zirkuitu kopurua tiradera unitatean	1/4 - unitate tiradera: 22 zirkuitu arte armairu bakarrean 1/2 - unitate tiradera: 11 zirkuitu arte armairu bakarrean 1 - unitate tiradera: 6 zirkuitu arte armairu bakarrean 2 - unitate tiradera: 3 zirkuitu arte armairu bakarrean 3 - unitate tiradera: 2 zirkuitu arte armairu bakarrean
Tiradera bateko sarraila	Blokeatze mekaniko eta elektrikoak ditu, akatsak saihesteko.
Tiradera bat	Altuera modulua 20 mm da, eta tiraderan konpartimentua altuera 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E, etab zatitu daiteke. (1E = 20mm, adibidez, 8E tiradera bat altuera da 160mm)

Zeure laguntza eskainitzen ari bazara soluziorik egokiena elektrizitatearen banaketa eta kontrolarentzat olarrezko fabrikatan,

gure tentsio baxuko GCS etengailuak zalantzarik gabe, zure aukera onena da.

Jarraitu gurekin argi jasotzeko informazio gehiago lortu nahi baduzu, soluzio eskualdagarri exklusiboenak lortzeko,

eta lan egin batera elektrizitatearen bertako eta efiziente bihotz bat sortzeko.
