Aperçu de base
Le appareil de régulation de puissance est un équipement électrique qui intègre les fonctions de régulation et de contrôle de la puissance.
Il a une large gamme d'applications dans la production industrielle, l'exploitation commerciale et de nombreux autres domaines.
Le principe de fonctionnement du tableau de contrôle de régulateur de puissance repose sur un ajustement précis des paramètres de puissance.

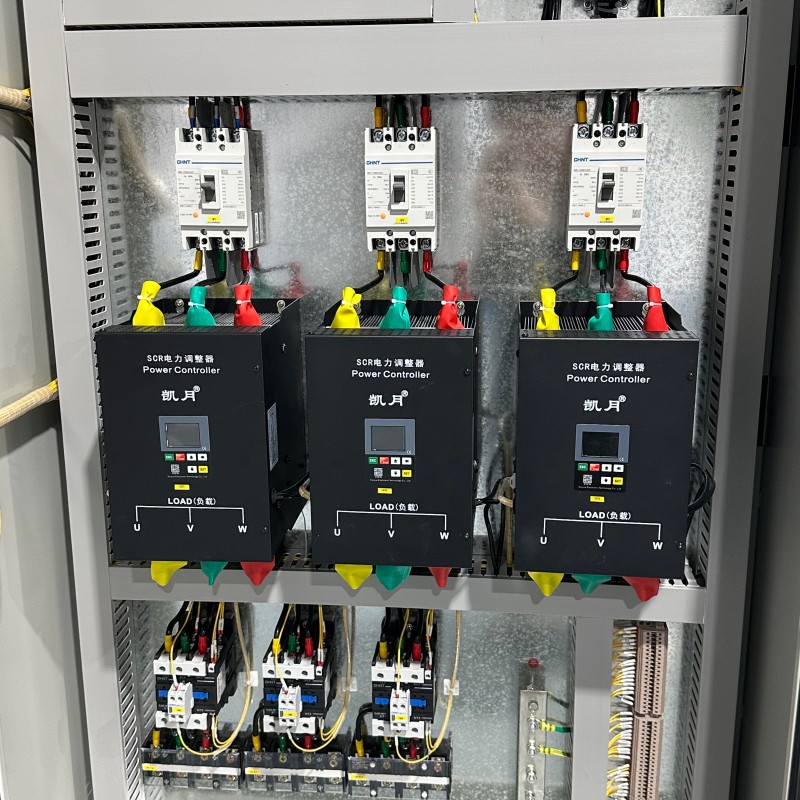

En prenant l'exemple du régulateur de puissance SCR, il ajuste la puissance de charge en contrôlant
l'angle de conduction du thyristor pour modifier la tension de sortie.
Avantages et Caractéristiques
Contrôle précis :
capable d'ajuster précisément les paramètres de puissance pour répondre aux exigences précises de différents charges
pour la tension, le courant et la puissance, améliorant la stabilité du processus de production et la qualité du produit.
Mode de commande multiple:
Prend en charge les modes de contrôle manuel, automatique, à distance et autres modes de contrôle.
Les opérateurs peuvent choisir le mode de contrôle approprié en fonction de la situation réelle,
ce qui est pratique et flexible.
Fonction de protection complète :
Avec plusieurs fonctions de protection, il peut prévenir efficacement les surcharges et les courts-circuits du circuit,
surtension, sous-tension et autres pannes, prolonger l'équipement Service la durée de vie et la réduction des coûts de maintenance.
Surveillance en temps réel:
En affichant les paramètres de fonctionnement du circuit en temps réel via des instruments de surveillance,
les opérateurs peuvent comprendre rapidement l'état de fonctionnement de l'équipement,
détecter des situations anormales et y remédier dans un délai raisonnable.
Un haut degré d'intelligence:
Certains armoires de contrôle de régulateurs électriques avancés disposent également de fonctions intelligentes,
comme le diagnostic automatique, l'alarme de panne, l'enregistrement de données, etc.,
ce qui améliore l'efficacité et la fiabilité de gestion de l'équipement.
Le circuit de commande du appareil de régulation de puissance calcule l'angle de conduction approprié en fonction de
les paramètres définis et des signaux de rétroaction, et transmet le signal de contrôle au régulateur de puissance.
Le régulateur de puissance ajuste la tension et la puissance de sortie en fonction du signal de contrôle,
de manière que la charge fonctionne de manière prédéterminée.
Le contrôleur est responsable de recevoir des signaux externes, tels que des instructions provenant du système de contrôle d'automatisation,
pour contrôler l'état de fonctionnement du régulateur de puissance ; l'instrument de surveillance affiche les paramètres de puissance en temps réel,
ce qui permet aux opérateurs de surveiller facilement l'état de fonctionnement.
240v à partir de la phase 3:
Dans un système triphasé, vous pouvez obtenir 240V. Dans un système en étoile avec une tension ligne-ligne de 480V, la tension ligne-neutre est de 277V.
Mais dans certains systèmes connectés en delta, si correctement configurés, la tension entre deux phases spécifiques peut être de 240V.
Ce 240V peut alimenter certains équipements industriels ou commerciaux nécessitant ce niveau de tension.
Paramètre du produit
| Nom du paramètre | Valeur du paramètre |
| Tension d'isolation nominale (Ui) | 660 V, 1000 V |
| Tension de service nominale (Ue) | Circuit auxiliaire: courant alternatif 220V, 380V; courant continu 110V, 220V |
| Fréquence nominale (f) | 50Hz ou 60Hz |
| Courant nominal (en) | Les données de référence doivent être fournies à l'autorité compétente. |
| Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | les données de la série de contrôle doivent être disponibles sur le site de l'autorité compétente. |
| Le courant de résistance de pointe nominale (Ipk) | les données sont fournies par les autorités compétentes. |
| Courant de rupture de court-circuit nominale (Icu) | les données de la série de contrôle doivent être disponibles sur le site de l'autorité compétente. |
| Nom du paramètre | Valeur du paramètre |
| Niveau de protection | IP30, IP40, IP42, IP54 etc. (peut être personnalisé selon les besoins) |
| Matériau de la coque | Plaque d'acier laminée à froid ou plaque d'acier inoxydable, dont l'épaisseur est généralement d'au moins 1,2 mm |
| Les dimensions globales (largeur × profondeur × hauteur, mm) | Armoire standard: 800×800×2200, 1000×800×2200, 1200×800×2200, etc. (peut être personnalisée) |
| Nombre de circuits dans l'unité de tirage |
1/4 - tiroir de l'unité: jusqu'à 22 circuits dans un seul cabinet 1/2 - tiroir d'unité: jusqu'à 11 circuits dans un seul cabinet 1 - tiroir de l'unité: jusqu'à 6 circuits dans un seul cabinet 2 - tiroir de l'unité: jusqu'à 3 circuits dans un seul cabinet 3 - tiroir à unité: jusqu'à 2 circuits dans un seul cabinet |
| Fermeture de tiroir | Il a des verrous mécaniques et électriques pour éviter les dysfonctionnements |
| Unité de tiroir |
Le module de hauteur est de 20 mm et la hauteur du tiroir peut être divisée en 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E, etc. (1E = 20 mm, par exemple, la hauteur d'un tiroir 8E est de 160 mm) |
Si vous recherchez une solution fiable pour la distribution et le contrôle de l'énergie dans une raffinerie,
notre Armoire de distribution d'énergie est sans aucun doute votre meilleur choix.
Contact contactez-nous immédiatement pour en savoir plus sur nos produits, obtenir des solutions personnalisées exclusives,
et travaillent ensemble pour créer un avenir stable et efficace de l'électricité.
Domaines d'application
Industrie manufacturière :
Matériel de production, chaînes d'assemblage automatisées, outils de machines-outils CNC, etc.
dans diverses usines nécessitent une alimentation électrique stable et fiable. Les boîtes de distribution distribuent l'énergie à
divers équipements de production et disposent de fonctions telles que la protection contre les surcharges et les courts-circuits.
pour garantir le bon fonctionnement des équipements et éviter les interruptions de production ou les dommages aux équipements causés par des pannes électriques.
Bâtiments publics :
Les écoles, les hôpitaux, les bibliothèques, les centres sportifs, les stations de métro et autres bâtiments publics
ont besoin d'une grande quantité d'électricité pour maintenir les opérations quotidiennes, telles que l'éclairage,
le fonctionnement des équipements médicaux, le fonctionnement des ascenseurs, les systèmes de protection contre l'incendie, etc.
Le tableau de distribution est responsable de la répartition et de la protection raisonnée de cette électricité.
Industrie minière :
utilisé dans les mines pour fournir un soutien électrique aux équipements de ventilation, aux équipements de drainage, aux équipements de levage, aux systèmes d'éclairage, etc.,
en assurant le bon fonctionnement sûr et efficace des opérations minières.
Autoroutes et chemins de fer :
fournir un soutien en énergie aux feux de rue, aux feux de signalisation, aux équipements des postes de péage, aux équipements de communication ferroviaire
et les systèmes d'alimentation électrique pour les chemins de fer électrifiés, garantissant un transport fluide et sécurisé.
Secteur de la construction :
Divers équipements de chantier, tels que les machines de construction, l'éclairage temporaire, les machines à souder et autres appareils
doivent être connectés à l'alimentation électrique via des boîtes de distribution. En même temps,
certaines grands projets de construction mettent également en place des boîtes de distribution temporaires pour faciliter la gestion de l'énergie
et la distribution pendant le processus de construction.
