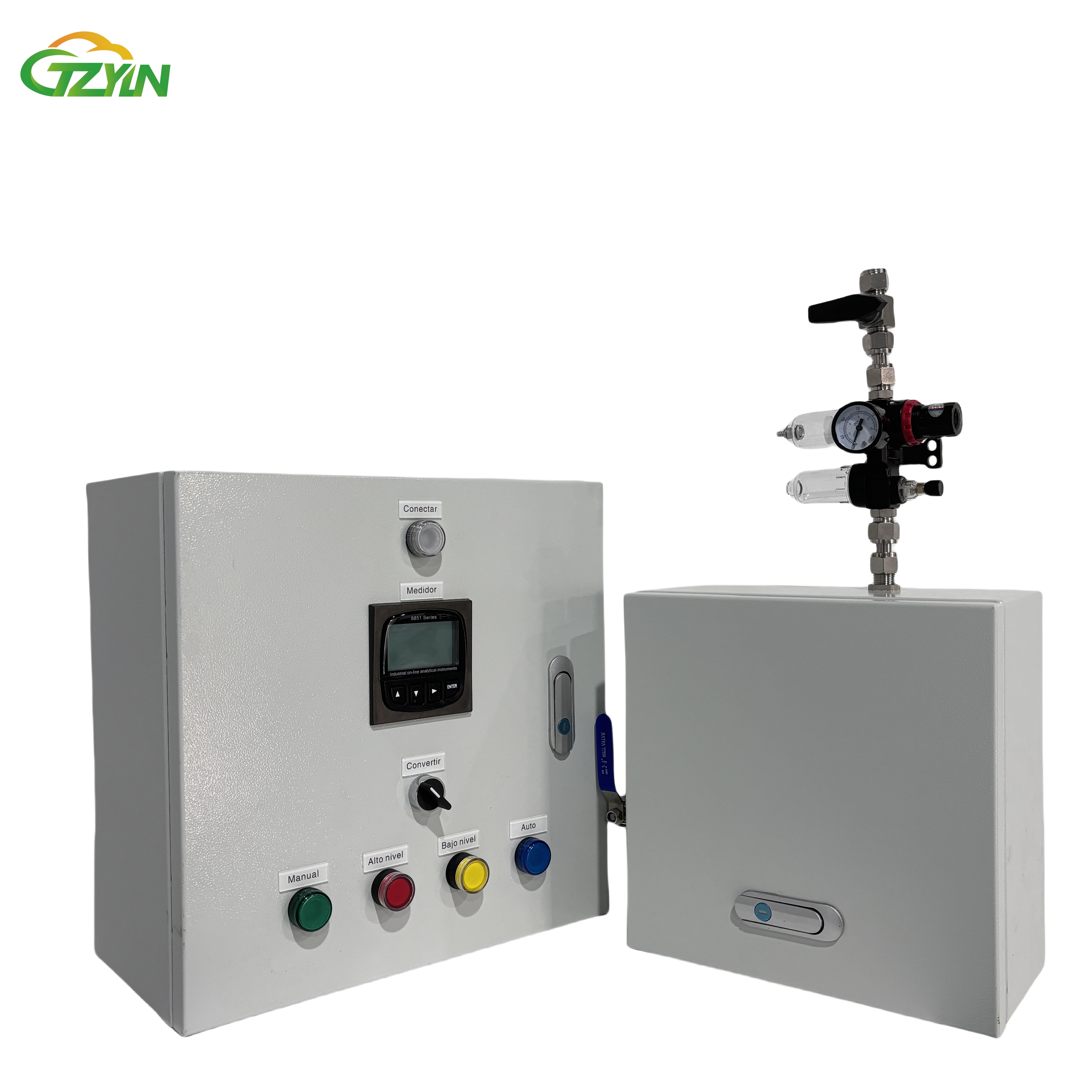

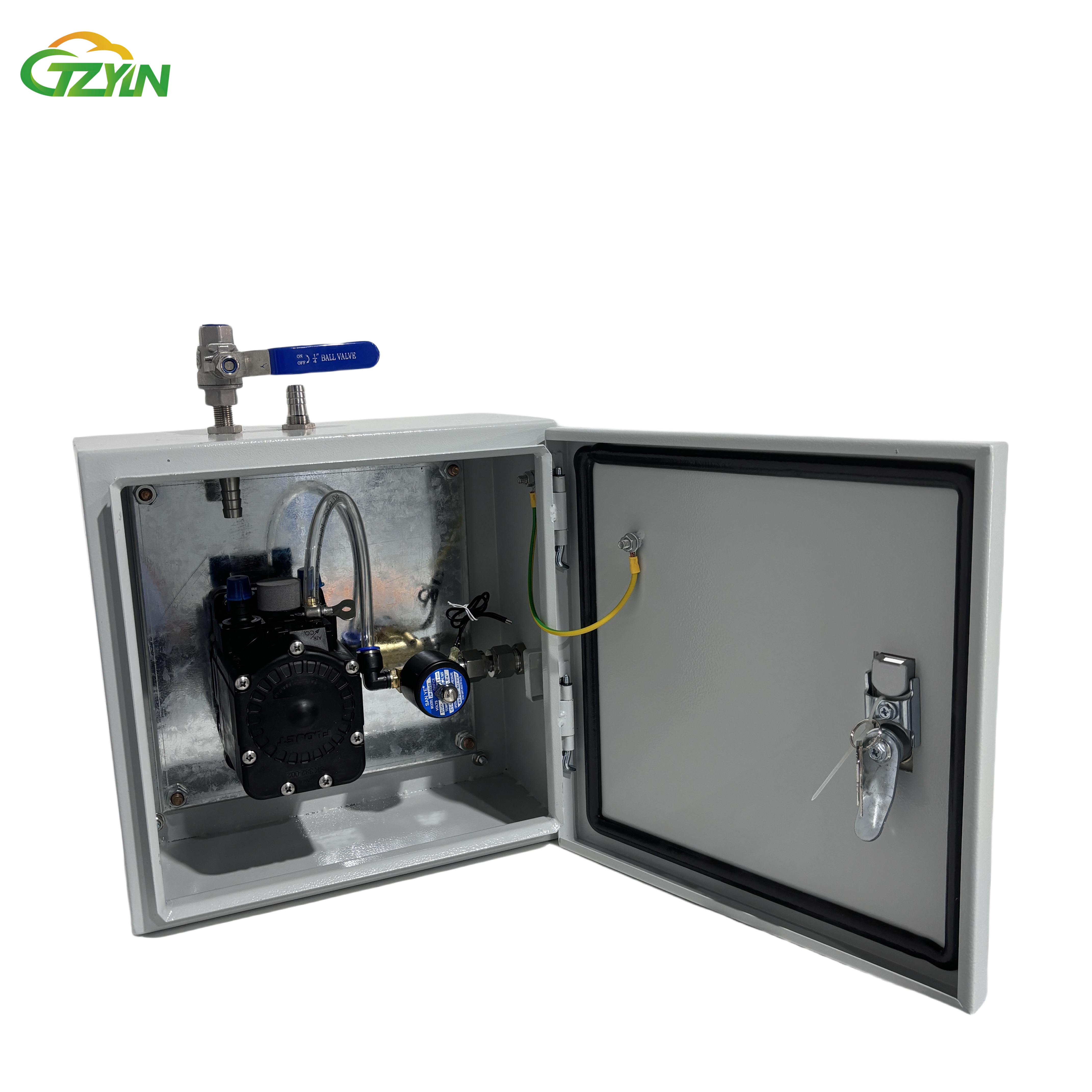

एयर पंप पावर बॉक्स विशेष रूप से एयर पंप प्रणाली के लिए डिज़ाइन किया गया है

बुनियादी अवलोकन

• परिभाषा: वायु पंप पावर बॉक्स एक बिजली का उपकरण है जो शक्ति परिवर्तन, वितरण और सुरक्षा कार्यों को एकत्र करता है,

जिसका उपयोग हवा पंपों के लिए स्थिर और विश्वसनीय शक्ति प्रदान करने और उनके सुरक्षित कार्य को सुनिश्चित करने के लिए किया जाता है।

• संरचनाः वायु पंप पावर बॉक्स आमतौर पर मुख्य घटकों को शामिल करता है, जैसे कि सर्किट ब्रेकर, कंटैक्टर, रिले, ट्रांसफार्मर आदि,

जो एक साथ काम करके विद्युत ऊर्जा के प्रभावी प्रबंधन और नियंत्रण को प्राप्त करते हैं।

लाभ और विशेषताएँ

कार्यात्मक इकाइयों और अंतरालों के बीच स्पष्ट विभाजन दोषों के फैलने को प्रभावी रूप से रोक सकता है,

खराबी के प्रभाव को छोटे क्षेत्रों में सीमित करें, और प्रणाली की विश्वसनीयता और स्थिरता में सुधार करें।

Flate व्यवस्थित बसबार्स का उपयोग स्विचगियर की गतिशील और ऊष्मीय स्थिरता को बढ़ाता है,

इसे बड़े शॉर्ट-सर्किट विद्युत धारा झटकों का सामना करने के लिए सक्षम बनाता है, जैसे कि 80/176kA शॉर्ट-सर्किट विद्युत धारा झटकों,

शॉर्ट-सर्किट खराबी की स्थिति में विद्युत प्रणाली के सुरक्षित संचालन का यकीन दिलाता है।

अलमारी संरचना संक्षिप्त है और कम क्षेत्र घेरती है, जो वितरण कक्ष में अंतरिक्ष को बचाने में प्रभावी रूप से मदद कर सकती है।

यह सीमित स्थान वाले स्थानों के लिए बहुत बड़े फायदे है, जैसे कि शहरी केंद्रों में व्यापारिक इमारतें और भूमिगत उपस्थान।

एकल में सर्किट की संख्या एमसीसी कैबिनेट इसकी सीमा 22 तक पहुंच सकती है, स्वचालित बिजली के दरवाजे (मशीन) समूहों की आवश्यकताओं को पूरी तरह से ध्यान में रखकर।

बड़ी एकल मशीन क्षमता वाले विद्युत संयंत्र और पेट्रोchem व्यवस्थाओं जैसी उद्योगों में।

यह जटिल प्रणालियों में बहुत सारे उपकरणों की विद्युत वितरण की आवश्यकताओं को पूरा कर सकता है,

वितरण अलमारियों की संख्या को कम करता है, और स्थान और लागत को बचाता है।

उच्च-गुणवत्ता के तांबे के पट्टियों और विकसित बसबार डिजाइन का उपयोग करके, कम प्रतिरोध ऊर्जा हानि को संचार के दौरान कम करता है,

ऊर्जा उपयोग की कुशलता में सुधार करता है, और आधुनिक समाज की ऊर्जा बचाव और खपत कम करने की मांगों को पूरा करता है।

उत्पाद विवरण

वायु पंप वितरण कैबिनेट , जिसे मोटर कंट्रोल सेंटर (एमसीसी) के नाम से भी जाना जाता है, एक मोटर कंट्रोल सेंटर है। निम्न वोल्टेज वितरण डिवाइस जो स्विचगियर,

मापन यंत्र, सुरक्षा उपकरण, और सहायक उपकरणों को बंद या आधे बंद धातु अलमारियों या स्क्रीन में सभी को एकत्रित करता है।

द वायु पंप वितरण कैबिनेट मुख्य रूप से पूर्ण सेट के घटकों (जैसे वितरण बॉक्स कोष्ठक और संबंधित अपराधिक) से मिलकर बना है,

विद्युत घटक (जैसे कि सर्किट ब्रेकर, शेष विद्युत स्विच आदि), और संबंधित अपशोषण।

सटीक विनियमन वायु पंप के निरंतर और स्थिर संचालन को सुनिश्चित करता है

बुद्धिमान नियंत्रण प्रणाली, दूरस्थ निगरानी और संचालन से सुसज्जित

सर्किट डिजाइन को अनुकूलित करें, ऊर्जा की खपत को प्रभावी ढंग से कम करें और परिचालन लागतों को बचाएं

इलेक्ट्रिकल पैनल बिल्डर्स:

विद्युत पैनल बनाने वाले वह पेशेवर या कंपनियां होती हैं जो विद्युत पैनल बनाती हैं।

वे डिजाइन की मांगों के अनुसार सर्किट ब्रेकर, स्विच और मीटर जैसे घटकों को सभी करते हैं।

उनका काम उद्योगों और इमारतों के लिए उचित विद्युत वितरण और नियंत्रण सुनिश्चित करने के लिए महत्वपूर्ण है।

वे सुरक्षा और गुणवत्ता मानकों का पालन करते हैं।

उत्पाद पैरामीटर

I. विद्युत पैरामीटर

पैरामीटर का नाम	पैरामीटर मान
रेटेड इंसुलेशन वोल्टेज (Ui)	660V, 1000V
रेटेड वर्किंग वोल्टेज (Ue)	सहायक - सर्किट: एसी 220V, 380V; डीसी 110V, 220V
रेटेड फ़्रीक्वेंसी (f)	50Hz या 60Hz
रेटेड करंट (In)	क्षैतिज बस - बार: ≤ 6300A；ऊर्ध्वाधर बस - बार: 1000A, 1600A, 2500A
रेटेड शॉर्ट - सर्किट सहन करंट (Icw, 1s)	50kA, 65kA, 80kA, 100kA
रेटेड पीक सहन करंट (Ipk)	105kA, 143kA, 176kA, 220kA
रेटेड शॉर्ट - सर्किट ब्रेकिंग करंट (Icu)	50kA, 65kA, 80kA, 100kA

II. यांत्रिक पैरामीटर

पैरामीटर का नाम	पैरामीटर मान
सुरक्षा स्तर	IP30, IP40, IP42, IP54, आदि। (आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है)
खोल सामग्री	ठंडा - रोल्ड स्टील प्लेट या स्टेनलेस स्टील प्लेट, और प्लेट की मोटाई सामान्यतः 1.2 मिमी से कम नहीं होती है
समग्र आयाम (चौड़ाई×गहराई×ऊँचाई, मिमी)	मानक कैबिनेट: 800×800×2200, 1000×800×2200, 1200×800×2200, आदि। (कस्टमाइज किया जा सकता है)
दराज इकाई में सर्किट की संख्या	1/4 - इकाई दराज: एकल कैबिनेट में 22 सर्किट तक 1/2 - इकाई दराज: एकल कैबिनेट में 11 सर्किट तक 1 - इकाई दराज: एकल कैबिनेट में 6 सर्किट तक 2 - इकाई दराज: एकल कैबिनेट में 3 सर्किट तक 3 - इकाई दराज: एकल कैबिनेट में 2 सर्किट तक
दराज इंटरलॉक	इसमें गलत संचालन को रोकने के लिए यांत्रिक और विद्युत इंटरलॉक हैं
दराज इकाई	ऊँचाई मापांक 20 मिमी है, और दराज खंड की ऊँचाई को 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E, आदि में विभाजित किया जा सकता है। (1E = 20 मिमी, उदाहरण के लिए, 8E दराज की ऊँचाई 160 मिमी है)

अगर आप तेल कारखाने में बिजली के वितरण और नियंत्रण के लिए विश्वसनीय समाधान ढूंढ रहे हैं,

हमारा पावर वितरण कैबिनेट निस्संदेह आपका सबसे अच्छा विकल्प है।

हमारे उत्पादों के बारे में अधिक जानने के लिए या विशेष बनाये गए समाधान प्राप्त करने के लिए तुरंत हमसे संपर्क करें,

और एक स्थिर और कुशल विद्युत का भविष्य बनाने के लिए एकसाथ काम करें।

अनुप्रयोग क्षेत्र

औद्योगिक विनिर्माण के क्षेत्र में:

हवा पंप वितरण अलमारियाँ ऑटोमेटिक प्रोडक्शन लाइन, मशीन टूल उपकरण, फार्मास्यूटिकल उपकरण में विद्युत कंट्रोल केंद्र के रूप में कार्य करते हैं,

और विभिन्न मैकेनिकल उपकरणों को स्थिर विद्युत आपूर्ति और नियंत्रित विद्युत कंट्रोल प्रदान करते हैं।

परिवहन के क्षेत्र में:

विद्युत आपूर्ति और नियंत्रण की बड़ी मात्रा की आवश्यकता वाले रेलवे ट्रांजिट, जहाज, हवाई अड्डे, राजमार्ग और पुल जैसे उद्योगों में,

तथा इलेक्ट्रिक व्हीकल चार्जिंग स्टेशन, सभी को विद्युत कंट्रोल और वितरण केंद्र के रूप में डिस्ट्रीब्यूशन कैबिनेट्स की आवश्यकता होती है।

कृषि के क्षेत्र में:

वितरण कैबिनेट प्राप्त कर सकते हैं शक्ति नियंत्रण विशाल पैमाने पर वितरण और नियंत्रण के लिए

कृषि यंत्रों और ग्रीनहाउस उपकरणों से, कृषि उत्पादन में बिजली की मांग पूरी होती है।

ऑटोमोबाइल क्षेत्र में:

ऑटोमोबाइल ब्रेकिंग प्रणाली का परीक्षण करने के लिए एक उच्च-दबाव हवा पंप का उपयोग करना आवश्यक है

इसके साथ-साथ वितरण कैबिनेट में परीक्षण के लिए आवश्यक वायु दबाव प्रदान करने के लिए।
