Негізгі шолу

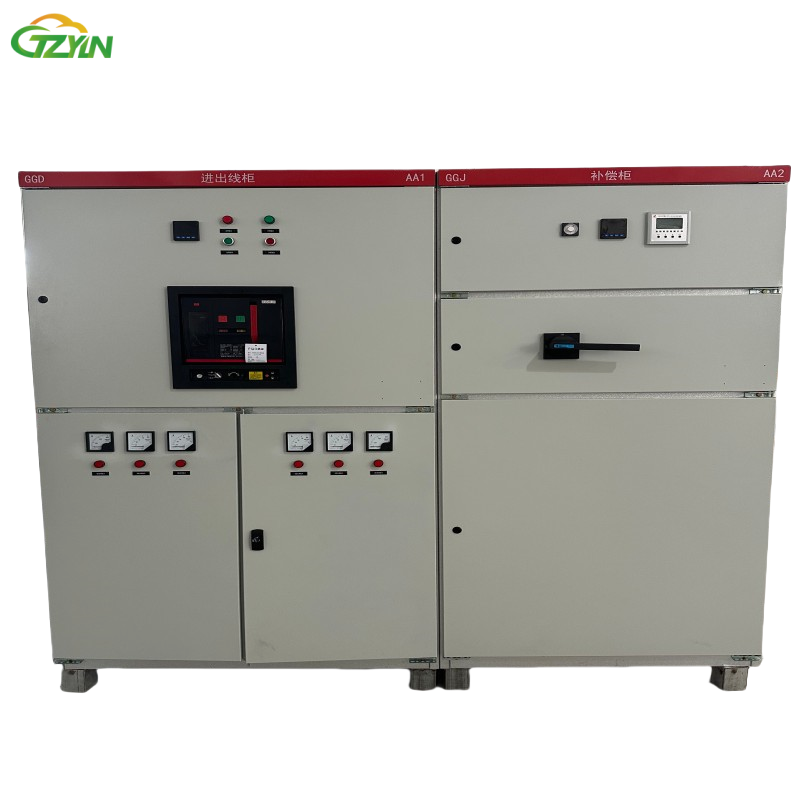

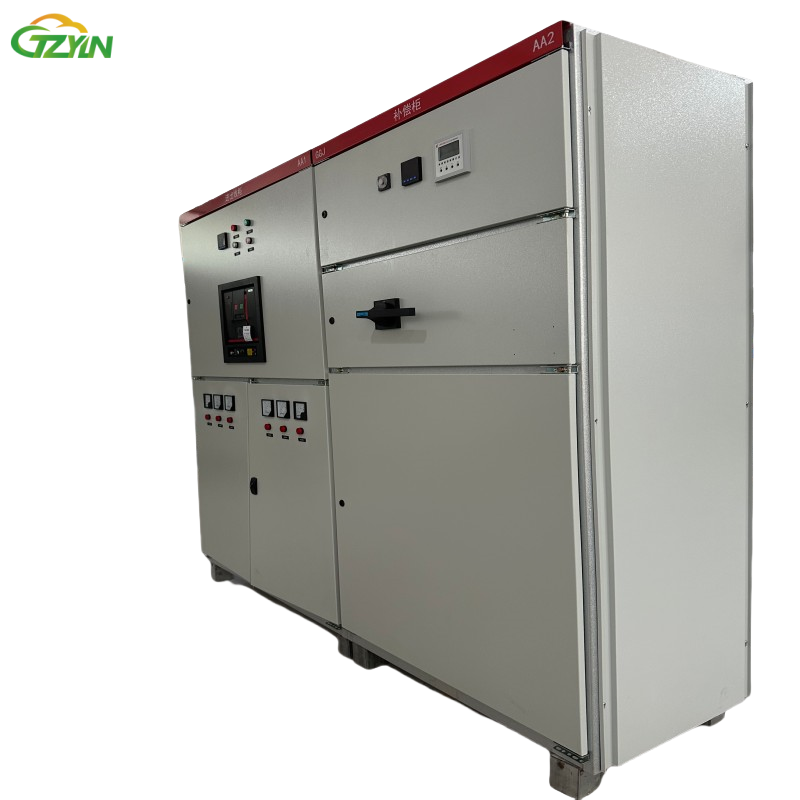

• Анықтама және функция: GGD айнымалы токтың төмен вольтты тарату шкафы - а төмен вольтты тарату жабдықтары электр станциялары, қосалқы станциялар, зауыттар мен шахталар сияқты электр қуатын пайдаланушылар үшін жарамды бекітілген сымдар үшін. Ол қуатты түрлендіру, қуат, жарықтандыру және тарату жабдықтарын бөлу және басқару үшін қолданылады.
• Құрамдық құрылым: GGD шкафы жалпы шкаф түрін қабылдайды, рамка 8MF суық иілген болаттың бөлшектеп дәнекерлеу арқылы құрастырылады, ал рамка бөлшектері мен арнайы қолдау бөлшектері белгіленген болат өндіру зауытымен қамтамасыз етіледі. Шкафта орнатылған электр компоненттері бар аспап есігі рамкамен бірнеше жұмсақ мыс сымдарымен қосылып, толық жерге қосу қорғау жүйесін құрайды.
Артықшылықтар мен сипаттамалар
- Функционалдық бірлік модуляциясы: Әрбір ішкі функционалдық бірлік салыстырмалы түрде тәуелсіз, мысалы, кіріс бірлігі, шығыс бірлігі, өлшеу бірлігі, қорғау бірлігі және т.б. және әрбір бірліктің өзіндік қызметі мен рөлі бар. Бұл модульдік конструкция коммутатордың функционалдық комбинациясын икемді етеді және нақты қажеттілікке сәйкес еркін сәйкес келеді және кеңейтіледі
- Күшті бейімделгіштік: Пайдаланылған ажыратқыштар әртүрлі қолданбалы сценарийлер мен пайдаланушылардың қажеттіліктеріне сәйкес жекешелендіруге және баптауға болады, әртүрлі кернеу деңгейі, ток қуаты және басқару талаптарына ие электр жүйелеріне жарамды. Ол ірі электр станциялары, қосалқы станциялар, мұнай-химия, металлургия және болат орау, жеңіл өнеркәсіп және тоқыма, сондай-ақ тұрғын үй аймақтары, көп қабатты ғимараттар және басқа да азаматтық орындар сияқты өнеркәсіп салаларында кеңінен қолданылады.
- Қуатты сенімділік: Ішкі электрлік компоненттер қатаң іріктеуден өтіп, сынақтан өткізіліп, сенімді сапа мен тұрақты өнімділікті қамтамасыз етілді. Сонымен қатар, коммутатордың конструкциясы орынды, сымдар таза және берік қосылымдар бар, бұл босаңсудан, нашар Байланыс , және басқа да мәселелер бойынша, қуаттандыру жүйесі .
- Жоғары қауіпсіздік: Ағымдағы тоқтан қорғау, қысқа тоқтан қорғау, ағындыдан қорғау және т.б. сияқты жан-жақты қорғау құрылғыларымен жабдықталған ол электр апаттарын тиімді болдырмау және персонал мен жабдықтың қауіпсіздігін қамтамасыз етуі мүмкін. Осы уақыт ішінде ауыстырғыш құрылғы ауыстырғыш басқару шкафы әдетте металл қабықты қолданады, ол жақсы жерге қосу қабілеті мен қорғау деңгейіне ие және сыртқы қоршаған орта факторларының ішкі электрлік компоненттерге әсер етуін болдырмайды, бұл қауіпсіздікті одан әрі жақсартады.
- Интеграцияның жоғары деңгейі: Көптеген электрлік компоненттер, мысалы, ажыратқыштар, оқшаулау коммутаторлары, контакторлар, релелер, фитильдер, трансформаторлар, аспаптар және т.б. жабық немесе жартылай жабық металл шкафқа орталықтандырылған орнатылады, бұл схеманың орталықтандырылған басқаруын және басқаруын қамтамасыз Бұл интеграцияланған жобалау тек орынды үнемдеумен қатар, операторлар мен техникалық қызмет көрсетушілер үшін тексеруді, жөндеуді және ақауларды жоюды жеңілдетеді.
Өнімнің мәліметтері
- түрлері көп жоғары вольтты тарату құрылғылары , негізінен негізгі сымдар пішіні бойынша жіктеуді, автоматты ажыратқышты орнату әдісі бойынша жіктеуді, шкаф құрылымы бойынша жіктеуді және ішкі оқшаулау ортасы бойынша жіктеуді қамтиды.
- ажыратқыштар (осыған қоса, толық жиынтық коммутаторлар немесе толық жиынтық тарату жабдықтары ) - негізінен ажыратқыштардан тұратын электрлік жабдық. Ол өндірушінің электр энергиясын қабылдау және тарату құрылғысы ретінде электрлік негізгі сымдардың схемасының талаптарына сәйкес жабық немесе ашық металл шкафта тиісті жоғары және төмен кернеулі электр құрылғыларын (басқару құрылғыларын, қорғау құралдарын, өлшеу құралдарын қоса алғанда), магистральдық сымдарды, ток тасымалдаушы өткізгіштерді, оқшаулағыштар
Жоғары беріктігі бар болат қысым мен соққыға төтеп беру үшін таңдалады, күрделі ортаға бейімделеді |
Интеллектуалды модуль орнатылған, операциялық деректерді нақты уақыт режимінде бақылау, уақытында ақау туралы ескерту |
Вентиляция және жылу тарату жүйесін оңтайландыру, жабдықтың қызып кетуін болдырмау және тұрақты жұмысын қамтамасыз ету |
3 фазалы және бір фазалы электр энергиясының құны:
бірдей қуат тұтыну үшін, үш фазалы электр энергиясының бірлік қуатқа шаққандағы құны бір фазалы электр энергиясына қарағанда төмен болуы мүмкін. Бұл үш фазалы жүйелердің қуатты беру және таратуда тиімдірек болуымен байланысты. Дегенмен, нақты шығындар жергілікті электр энергиясының бағаларына, пайдалану үлгілеріне және жабдықтың тиімділігіне де байланысты.
Өнім параметрі
I. Электрлік Параметрлер
| Параметрдің атауы | Параметр мәні |
| Нормаланған оқшаулау кернеуі (Ui) | 660В, 1000В |
| Нормаланған жұмыс кернеуі (Ue) | Көмекші - тізбек: AC 220В, 380В; DC 110В, 220В |
| Нормаланған жиілік (f) | 50Гц немесе 60Гц |
| Номиналды Ток (In) | Горизонтальды автобус - бар: ≤ 6300A；Вертикальды автобус - бар: 1000A, 1600A, 2500A |
| Номиналды Қысқа - Тізбектің Төзімді Ток (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Номиналды Пик Төзімді Ток (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Номиналды Қысқа - Тізбектің Ажырату Ток (Icu) | 50kA, 65kA, 80kA, 100kA |
II. Механикалық Параметрлер
| Параметрдің атауы | Параметр мәні |
| Қорғау деңгейі | IP30, IP40, IP42, IP54 және т.б. (талаптарға сәйкес тапсырыс беруге болады) |
| Қабық материалы | Суық прокатталған болат пластина немесе тот баспайтын болат пластина, ал пластинаның қалыңдығы әдетте 1.2мм-ден кем емес |
| Жалпы Өлшемдер (Ені×Тереңдігі×Биіктігі, мм) | Стандартты шкаф: 800×800×2200, 1000×800×2200, 1200×800×2200 және т.б. (тапсырыс беруге болады) |
| Салғыш бірліктеріндегі тізбектер саны | 1/4 - бірлік салғыш: бір шкафта 22 тізбекке дейін
1/2 - бірлік салғыш: бір шкафта 11 тізбекке дейін
1 - бірлік салғыш: бір шкафта 6 тізбекке дейін
2 - бірлік салғыш: бір шкафта 3 тізбекке дейін
3 - бірлік салғыш: бір шкафта 2 тізбекке дейін |
| Салғыштың өзара байланысы | Ол қателікпен жұмыс істеуді болдырмау үшін механикалық және электрлік өзара байланыстарға ие |
| Салғыш бірлігі | Биіктік модулі 20мм, ал салғыш бөлігінің биіктігі 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E және т.б. бөлшектерге бөлінуі мүмкін.
(1E = 20мм, мысалы, 8E салғышының биіктігі 160мм) |
Егер сіз сенімді Шешім мұнай зауытында электр энергиясын тарату және басқару үшін, біздің Төмен кернеулі қосқыш шкаф сөзсіз сіздің ең жақсы таңдауыңыз. Біздің өнімдеріміз туралы көбірек білу, эксклюзивті тапсырыс шешімдерін алу және электр энергиясының тұрақты әрі тиімді болашағын бірге құру үшін бізбен дереу байланысыңыз.
Қолдану салалары
- Көлік: Автомобиль жолдары мен теміржол транзиті сияқты сценарийлерде ажыратқыштар күрделі жүйелер мен жабдықтарға тұрақты электр қуатын қамтамасыз ете алады. Жол сигналдары, туннель жарықтандыру, станцияның электр жабдықтары және т.б. үшін сенімді қуат беруді қамтамасыз ету.
- Өнеркәсіптік өндіріс: Электр алмасу құрылғысын санаулы бағдарламалау Жүйелер , мысалы, машина жасау, автомобиль, электроника, байланыс, тамақ, тоқыма, химия, қағаз жасау, цемент және т.б. салалардағы өндірістік процестерді басқару.
- Мұнай-химия өнеркәсібі: Мұнай және химия сияқты өнеркәсіптерде коммутаторлар өндіріс процесінде моторлар, сорғылар, компрессорлар және т.б. сияқты жабдықтардың іске қосылуын және тоқтатылуын басқару үшін қолданылады. Өндірістік тиімділік пен қауіпсіздікті арттыру үшін өндіріс процестерін автоматтандырылған бақылауды жүзеге асыру.
- Көмір өндіру: Көмір шахталарында коммутаторлар көмір өндіру машиналары, тасымалдау машиналары және желдеткіш әбзелдер сияқты жабдықтардың жұмысын басқару үшін қолданылады. Көмір кеніштерінің қауіпсіз және тиімді өндірісін қамтамасыз ету.
- Сәулет саласында: ажыратқыштар басқару үшін қолданылады электр жабдықтары ғимараттар ішіндегі жарықтандыру, кондиционер, лифттер және т.б. Энергияны үнемдеу және басқаруды жүзеге асыру үшін ғимараттардың ақыл-ой деңгейін жақсарту.
