Visão Geral Básica
Gerador a diesel ATS é um "sistema de comutação automática", que é um dispositivo (gabinete) que controla a comutação entre a energia da rede e o gerador.
É alimentado pela energia da rede durante a operação normal e comuta automaticamente ou manualmente para a fonte de alimentação do gerador após
a energia da rede for interrompida! O método usual e simples é usar um interruptor rotativo para selecionar modo automático, manual ou comunicação com unidades de controle remoto.
O gabinete ATS é adequado para diversos sistemas de energia, especialmente em locais com requisitos rigorosos para interrupções de energia, como hospitais, centros de dados, instituições financeiras, etc.
Nesses lugares, a estabilidade do fornecimento de energia é crucial para garantir o funcionamento normal. O Gabinete ATS pode realizar a função não atendida.
Quando a energia principal retorna ao normal, ela automaticamente alternará de volta para o fornecimento de energia principal e atrasará
a parada do conjunto gerador, alcançando assim uma rápida recuperação do sistema de fornecimento de energia.
Vantagens e Características
Operação automatizada:
O painel de controle ATS pode detectar automaticamente o status da energia e alternar para a fonte de energia de backup
em caso de falha na energia principal, sem a necessidade de intervenção manual.
Controle inteligente:
Painéis de controle ATS modernos integram sistemas de controle inteligentes, que podem alcançar funções
como atraso, exibição de voltagem e corrente, e controle manual.
Monitoramento remoto:
Suporta função de monitoramento remoto, que pode ser controlada e gerenciada à distância
por meio de interfaces de comunicação e protocolos de monitoramento.
Alta segurança:
Possui funções confiáveis de bloqueio mecânico e elétrico, garantindo que apenas uma posição esteja ativa
é conectado para evitar curtos-circuitos e danos ao equipamento.
Entrada de energia dupla:
Os painéis de controle ATS geralmente são projetados com duas entradas de energia,
com uma fonte principal de energia e a outra fonte de energia de backup.
Modo Manual/Automático:
Fornece dois modos de operação, manual e automático,
permitindo que os usuários escolham de acordo com suas necessidades.

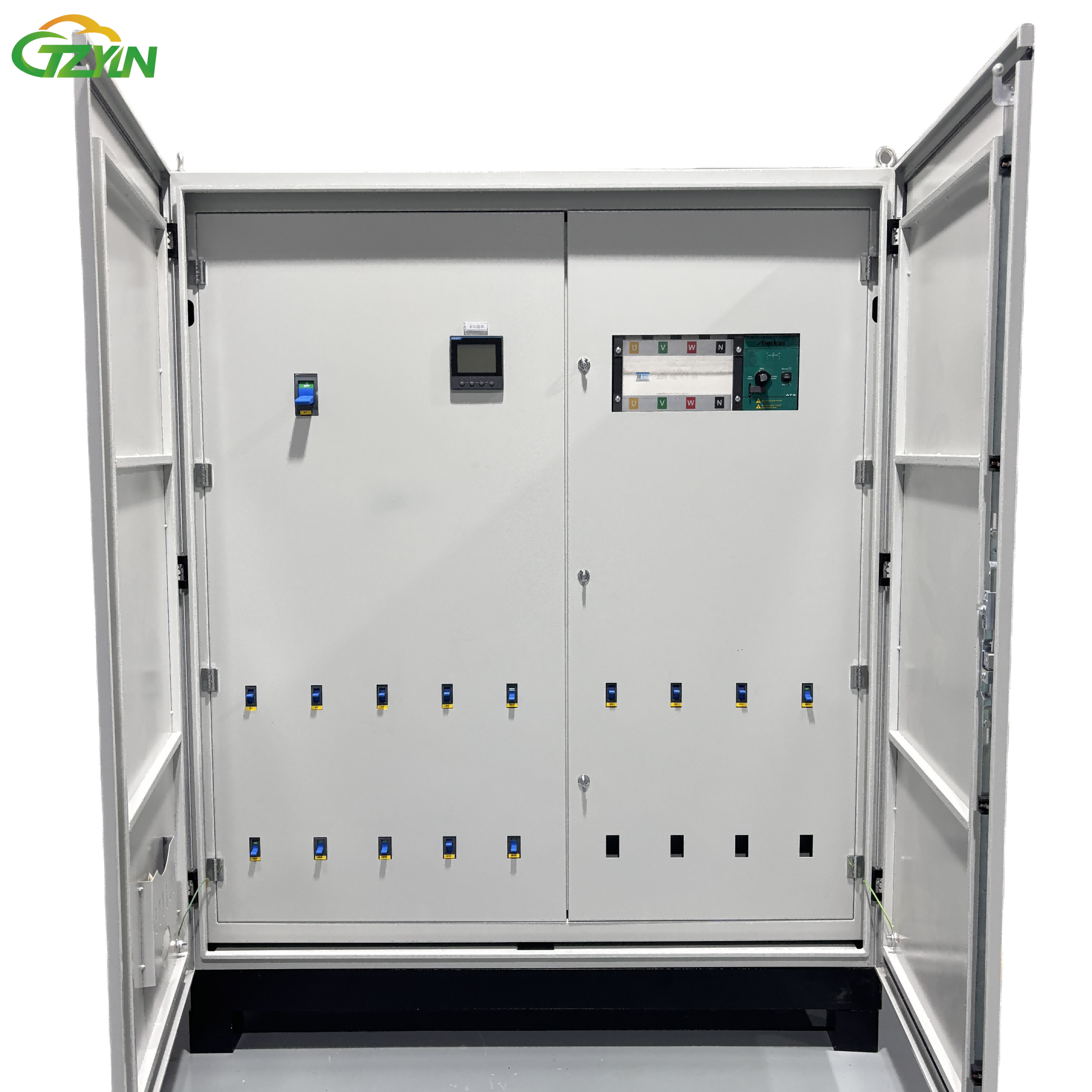

Produto Detalhes

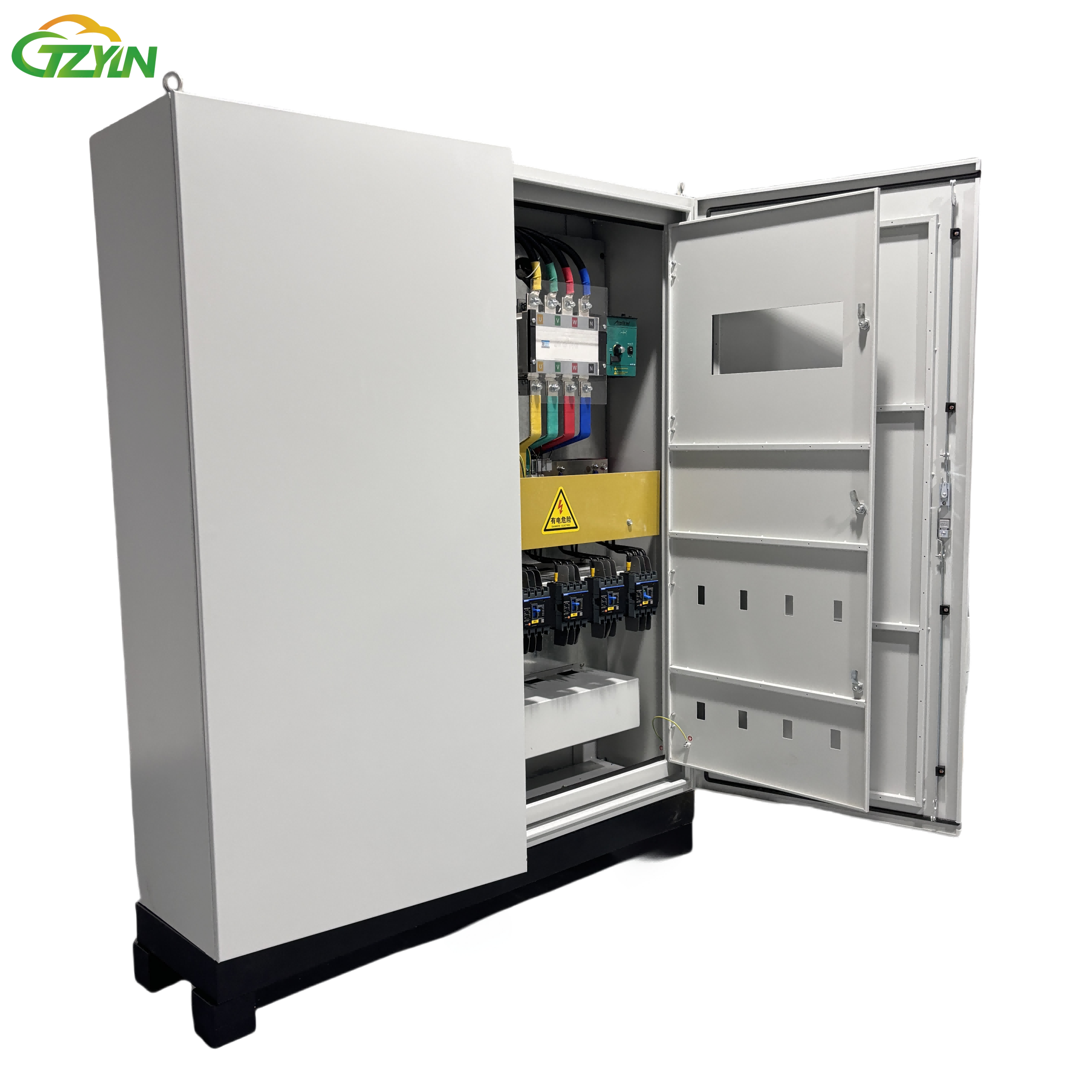

O Gabinete ATS é composto principalmente por um controlador inteligente e um de alto desempenho comutação automática de dupla potência - Troca.
Quando a energia principal está desligada ou ocorre uma falha (como perda de fase, sub-tensão, perda de voltagem ou desvio de frequência, etc.),
o gabinete ATS pode detectar automaticamente e emitir um comando de ação para permitir que o corpo da chave mude rapidamente de uma fonte de alimentação para outra,
garantindo assim o funcionamento contínuo e confiável de cargas importantes.
O painel exibe a tensão e a corrente das duas fontes de alimentação. Frequência, potência e outras grandezas elétricas,
e também exibe o status das duas fontes de alimentação. Através da configuração do módulo de controle,
pode ser definido no local para um modo de prioridade de fonte de alimentação, duas fontes de alimentação com prioridade ou sem prioridade (ou seja, backup mútuo).
Parâmetro do Produto
| Nome do parâmetro | Valor do parâmetro |
| Tensão de Isolação Nominal (Ui) | 660V, 1000V |
| Tensão de Trabalho Nominal (Ue) | Circuito auxiliar: CA 220V, 380V; CC 110V, 220V |
| Frequência Nominal (f) | 50Hz ou 60Hz |
| Corrente Nominal (In) | Barramento horizontal: ≤ 6300A; Barramento vertical: 1000A, 1600A, 2500A |
| Corrente Nominal de Suporte ao Curto-Circuito (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Corrente Nominal de Suporte ao Pico (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Corrente Nominal de Interrupção ao Curto-Circuito (Icu) | 50kA, 65kA, 80kA, 100kA |
| Nome do parâmetro | Valor do parâmetro |
| Nível de proteção | IP30, IP40, IP42, IP54, etc. (pode ser personalizado conforme as necessidades) |
| Material da Carcaça | Placa de aço laminado a frio ou placa de aço inoxidável, e a espessura da placa geralmente não é inferior a 1,2mm |
| Dimensões Gerais (Largura×Profundidade×Altura, mm) | Gabinete padrão: 800×800×2200, 1000×800×2200, 1200×800×2200, etc. (pode ser personalizado) |
| Número de Circuitos na Unidade de Gavetas |
unidade de gaveta 1/4: até 22 circuitos em uma única cabine unidade de gaveta 1/2: até 11 circuitos em uma única cabine unidade de gaveta 1: até 6 circuitos em uma única cabine unidade de gaveta 2: até 3 circuitos em uma única cabine unidade de gaveta 3: até 2 circuitos em uma única cabine |
| Intertravamento da Gaveta | Possui intertravamentos mecânicos e elétricos para prevenir operações incorretas |
| Unidade de Gaveta |
O módulo de altura é 20mm, e a altura do compartimento da gaveta pode ser dividida em 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E, etc. (1E = 20mm, por exemplo, a altura de uma gaveta 8E é de 160mm) |
Se você está procurando uma solução confiável para distribuição e controle de energia em uma fábrica de petróleo,
nosso Painel de controle ATS sem dúvida é a sua melhor escolha. Entre em contato conosco imediatamente para saber mais sobre nossos produtos,
obtenha soluções personalizadas exclusivas e trabalhe conosco para criar um futuro estável e eficiente na eletricidade.
Áreas de Aplicação
Sistema de energia:
No sistema de energia, Caixas de controle ATS são amplamente utilizados em subestações e redes de distribuição para
garantir uma rápida troca para fontes de backup em caso de falha na fonte principal.
garantindo o funcionamento estável da rede elétrica.
Centro de Dados:
Os centros de dados são as instalações nucleares da era da informação, com requisitos extremamente altos para a continuidade e estabilidade do fornecimento de energia.
Os gabinetes ATS podem garantir a troca sem interrupções para fontes de energia reserva nos casos de falta de energia, protegendo os dados contra perdas.
Equipamentos médicos:
Os equipamentos médicos em hospitais e outras instituições médicas têm requisitos rigorosos para o fornecimento de energia,
e qualquer interrupção pode levar a consequências graves. O painel de controle ATS desempenha um papel crucial nessas situações,
garantindo fornecimento contínuo de energia para equipamentos médicos críticos.
Sistema de controle industrial:
Em linhas de produção automatizadas e sistemas de controle industrial, os painéis ATS pode fornecer suporte de energia ininterrupto,
evitando interrupções na produção e riscos potenciais à segurança.
Instalações de comunicação:
Estações base de comunicação e centros de rede exigem fornecimento de energia ininterrupto 24 horas por dia,
e gabinetes de controle ATS podem garantir a troca automática para energia de backup em caso de falha no fornecimento principal,
garantindo a continuidade dos serviços de comunicação.
Edifícios comerciais:
Em grandes shoppings, hotéis, edifícios de escritórios e outros edifícios comerciais, Painéis de controle ATS pode garantir o fornecimento de energia
de instalações-chave, como iluminação, elevadores e sistemas de segurança, aumentando o nível de inteligência do prédio.
Transportes:
Em hubs de transporte, como aeroportos, estações de trem e estações de metrô, painéis de controle ATS podem garantir o fornecimento de energia de sistemas críticos,
como sistemas de sinalização e equipamentos de segurança, para garantir a segurança e eficiência do transporte.
