Prezentare generală de bază
Cabinetul de control este un echipamente electriceutilizat în sistemele de automatizare industrială, care integrează funcții precum gestionarea energiei, achiziția semnalelor, executarea logicii de control, protecția și alarma, precum și comunicarea și transmiterea datelor.
The Panou de controleste alimentat prin intermediul comutatorului principal de alimentare, iar energia este distribuită și convertită prin dispozitive precum întrerupătoare și transformatoare pentru a asigura că fiecare componentă primește tensiunea și curentul necesar.
Avantaje și Caracteristici
- Design hardware fiabil:Utilizând componente electronice de înaltă calitate și procese avansate de fabricație pentru a asigura funcționarea stabilă a cabinetelor de control PLC în medii industriale dure.
- Foarte integrat: dulap electric de comandăPoate integra diverse senzori, comutatoare, PLC-uri (controlere logice programabile) și alte dispozitive.
- Flexibilitate ridicată:Clienții pot personaliza, proiecta și selecta funcțiile și specificațiile dulapului de control conform nevoilor lor. Sistemul de alimentare: Monitorizează și protejează echipamentele electrice, cum ar fi generatoarele și transformatoarele. De exemplu, într-o stație electrică, se efectuează monitorizarea în timp real a parametrilor de funcționare ai echipamentelor electrice. Când apar situații anormale, semnalele de alarmă sunt emise prompt și se iau măsuri de protecție corespunzătoare pentru a asigura siguranța și stabilitatea alimentării cu energie.
- Funcționare stabilă a software-ului:Software-uldulapul de control PLCa fost supus unor teste și verificări riguroase, având o rată scăzută de eșec. Programul său poate fi executat repetat și nu este predispus la blocări sau prăbușiri, asigurând funcționarea continuă și stabilă a sistemului de monitorizare.
- Monitorizare șimanagement de la distanță: Suportă funcții de monitorizare și management de la distanță. Prin conexiune de rețea, utilizatorii pot monitoriza și gestiona dulapul de control PLC de la distanță față de stația electrică.
- Depanare convenabilă:Când apare o defecțiune, dulapul de control PLC poate oferi informații detaliate despre defecțiune și înregistrări de alarmă, ajutând personalul de întreținere să identifice rapid și precis cauza defecțiunii.

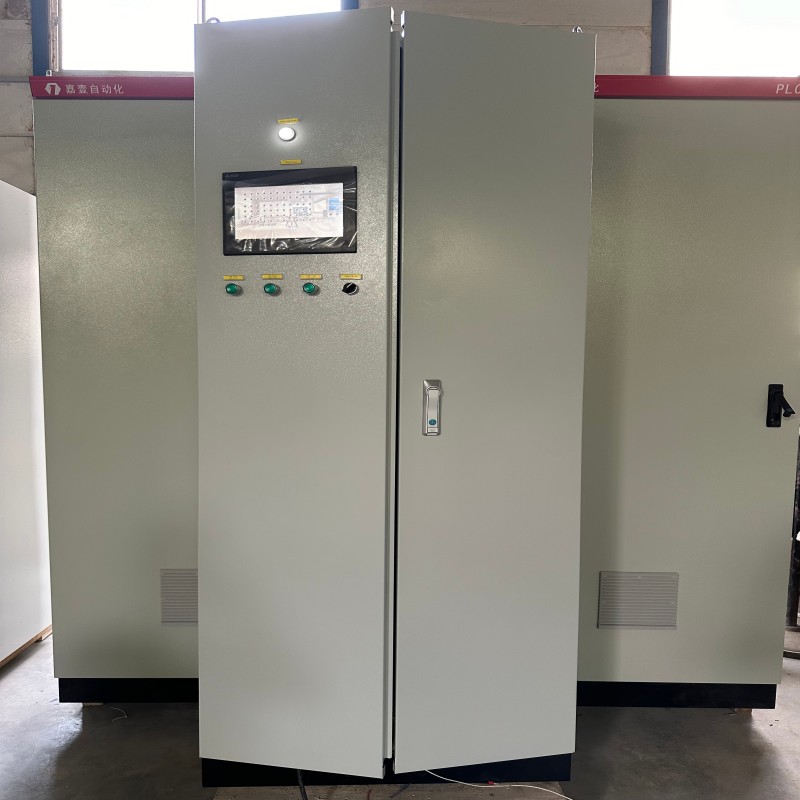

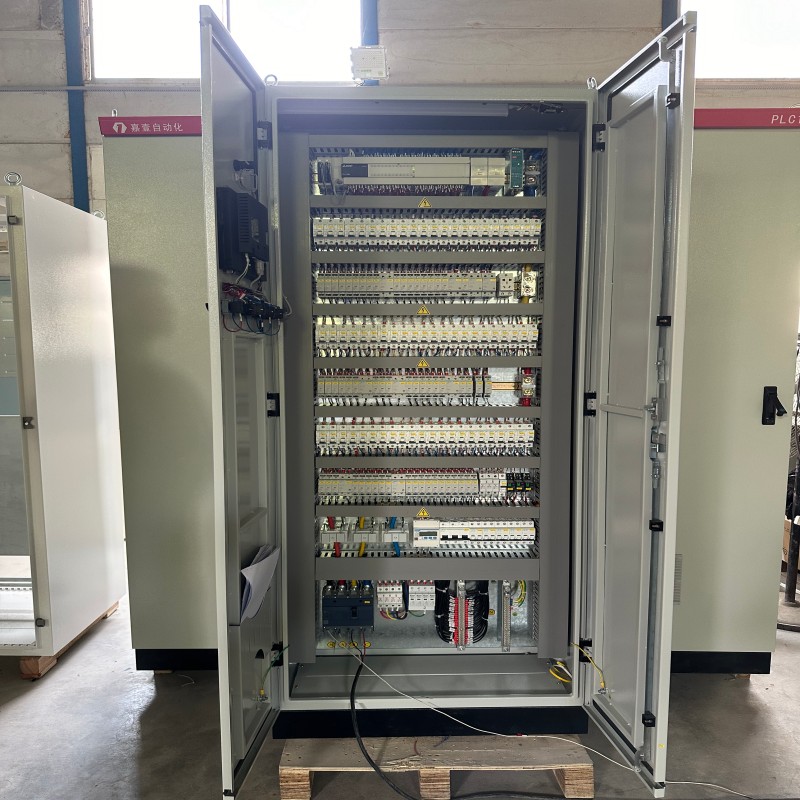

Detalii produs
Dulapuri de control de înaltă performanțăsunt personalizate pentru scenarii industriale complexe moderne și sunt echipamente cheie pentru realizareaautomatizării distribuției. Nucleul său este echipat cu un controler principal avansat ARM de 32 de biți și surse de alimentare redundante duale, asigurând stabilitatea funcționării dispozitivului dintr-o bază hardware. În același timp, dulapul de control este echipat cu module I/O puternice, cu 64 de intrări analogice pe canale (4-20mA/0-10V) și 32 de I/O digitale pe canale (24VDC), care pot colecta cu precizie diverse date complexe și oferi un suport puternic pentru funcționarea stabilă și controlul precis al sistemului.
Are 4x porturi RS-485, 2x Ethernet (10/100Mbps) și interfețe opționale cu fibră optică, suportând multiple protocoale de comunicație precum MODBUS RTU/TCP, DNP3.0, IEC 60870-5-101/104, IEC 61850-8-1 MMS etc. Poate realiza cu ușurință integrarea fără întreruperi cu sistemele SCADA/EMS, satisfăcând nevoile de monitorizare și control în timp real ale diferitelor scenarii, cum ar fi sistemele de distribuție a rețelei inteligente, substațiile industriale și centralele electrice de energie regenerabilă. Este fără îndoială o alegere ideală pentru construirea sistemelor de monitorizare a rețelei inteligente.
Monitorizare în timp real - capabil să monitorizeze peste 50 de parametri (tensiune, curent, temperatură, nivel de ulei etc.) |
Protecție inteligentă - declanșare automată a întrerupătorului în caz de defecțiune |
Construcție durabilă - nivel de protecție IP55, potrivit pentru medii dure |
Trei faze de putere: se referă la un tip de sistem electric de putere. Acesta constă în trei tense alternate cu aceeași frecvență și amplitudini egale, dar cu o diferență de fază de 120 de grade. Acest sistem de putere este extrem de eficient în transmiterea de energie, reducând costurile și pierderile. În industrie, alimentează echipamente de mare dimensiune, cum ar fi motoarele, asigurând o funcționare fluidă. Este folosit și în clădiri comerciale pentru dispozitive de mare putere, cum ar fi lifturi și climatizatoare, asigurând o performanță stabilă și de încredere.
Parametru produs
I. Parametrii Electrice
| Numele parametrului | Valoarea parametrului |
| Tensiune de Izolație Nominală (Ui) | 660V, 1000V |
| Tensiune de Funcționare Nominală (Ue) | Circuit auxiliar: AC 220V, 380V; DC 110V, 220V |
| Frecvență Nominală (f) | 50Hz sau 60Hz |
| Curent Nominal (In) | Bară orizontală: ≤ 6300A; Bară verticală: 1000A, 1600A, 2500A |
| Curent Nominal de Rezistență la Scurtcircuit (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Curent Nominal de Vârf (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Curent Nominal de Scurtcircuit (Icu) | 50kA, 65kA, 80kA, 100kA |
II. Parametrii Mecanici
| Numele parametrului | Valoarea parametrului |
| Nivel de protecție | IP30, IP40, IP42, IP54, etc. (poate fi personalizat conform cerințelor) |
| Material carcasă | Placă de oțel laminat la rece sau placă de oțel inoxidabil, iar grosimea plăcii este de obicei de cel puțin 1.2mm |
| Dimensiuni Generale (Lățime×Adâncime×Înălțime, mm) | Dulap standard: 800×800×2200, 1000×800×2200, 1200×800×2200, etc. (poate fi personalizat) |
| Numărul de circuite în unitatea de sertar | Sertar 1/4 - unitate: până la 22 de circuite într-un singur dulap
Sertar 1/2 - unitate: până la 11 circuite într-un singur dulap
Sertar 1 - unitate: până la 6 circuite într-un singur dulap
Sertar 2 - unitate: până la 3 circuite într-un singur dulap
Sertar 3 - unitate: până la 2 circuite într-un singur dulap |
| Interblocare sertar | Are interblocări mecanice și electrice pentru a preveni funcționarea greșită |
| Unitate de sertar | Modulul de înălțime este de 20mm, iar înălțimea compartimentului sertarului poate fi împărțită în 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E, etc.
(1E = 20mm, de exemplu, înălțimea unui sertar 8E este de 160mm) |
Dacă căutați un sistem de încredereSoluțiepentru distribuția și controlul energiei într-o fabrică de ulei, al nostruDulap de controleste fără îndoială cea mai bună alegere. Contactați-ne imediat pentru a afla mai multe despre produsele noastre, pentru a obține soluții personalizate exclusive și pentru a colabora pentru a crea un viitor stabil și eficient al energiei electrice.
Domeniul de aplicare
- Industria de fabricație mecanică:Dulap de controlpoate fi utilizat pentru a controla funcționarea echipamentelor precum unelte de mașină și linii de producție. De exemplu, în liniile de producție din industria auto, dulapurile de control PLC pot controla cu precizie mișcarea brațelor robotizate, secvența și timpul de procesare al componentelor etc., realizând o producție automată eficientă, îmbunătățind calitatea produselor și eficiența producției.
- Sistem de alimentare:Monitorizează și protejează echipamentele electrice, cum ar fi generatoarele și transformatoarele. De exemplu, într-o stație electrică, se efectuează monitorizarea în timp real a parametrilor de funcționare ai echipamentelor electrice. Când apar situații anormale, semnalele de alarmă sunt emise prompt, iar măsuri de protecție corespunzătoare sunt luate pentru a asigura siguranța și stabilitatea alimentării cu energie.
- Industria de tratare a apei:utilizat pentrucontrol automat stații de pompare, echipamente de tratare a apei și stații de epurare a apelor uzate. De exemplu, în stațiile de epurare a apelor uzate din mediul urban, diverse legături din procesul de tratare a apelor uzate sunt controlate cu precizie prin intermediul dulapurilor de control PLC, inclusiv pornirea și oprirea pompelor de apă, controlul dozării etc., pentru a îmbunătăți eficiența tratării apelor uzate și a asigura că calitatea apei îndeplinește standardele.
- industria petrochimică:a realiza controlul asupra echipamentelor petrochimice, cum ar fi reactoarele și rezervoarele de stocare. În rafinării, se poate exercita un control precis asupra procesului de rafinare a produselor petroliere, inclusiv ajustarea parametrilor precum temperatura, presiunea și debitul, pentru a asigura siguranța și stabilitatea procesului de producție și pentru a îmbunătăți calitatea produsului și eficiența producției.
- industria procesării alimentelor:Controlează funcționarea echipamentelor de procesare a alimentelor, cum ar fi liniile de producție și echipamentele de ambalare. De exemplu, în liniile de producție a băuturilor, dulapurile de control PLC pot controla volumul de umplere și viteza de ambalare a băuturilor, asigurând consistența calității produsului și eficiența producției.
- Sistem de control al clădirilor inteligente: Panou de controlutilizat pentru a controla sistemul de iluminat, sistemul de aer condiționat, sistemul de lifturi etc. în interiorul clădirii.
