Базовый обзор

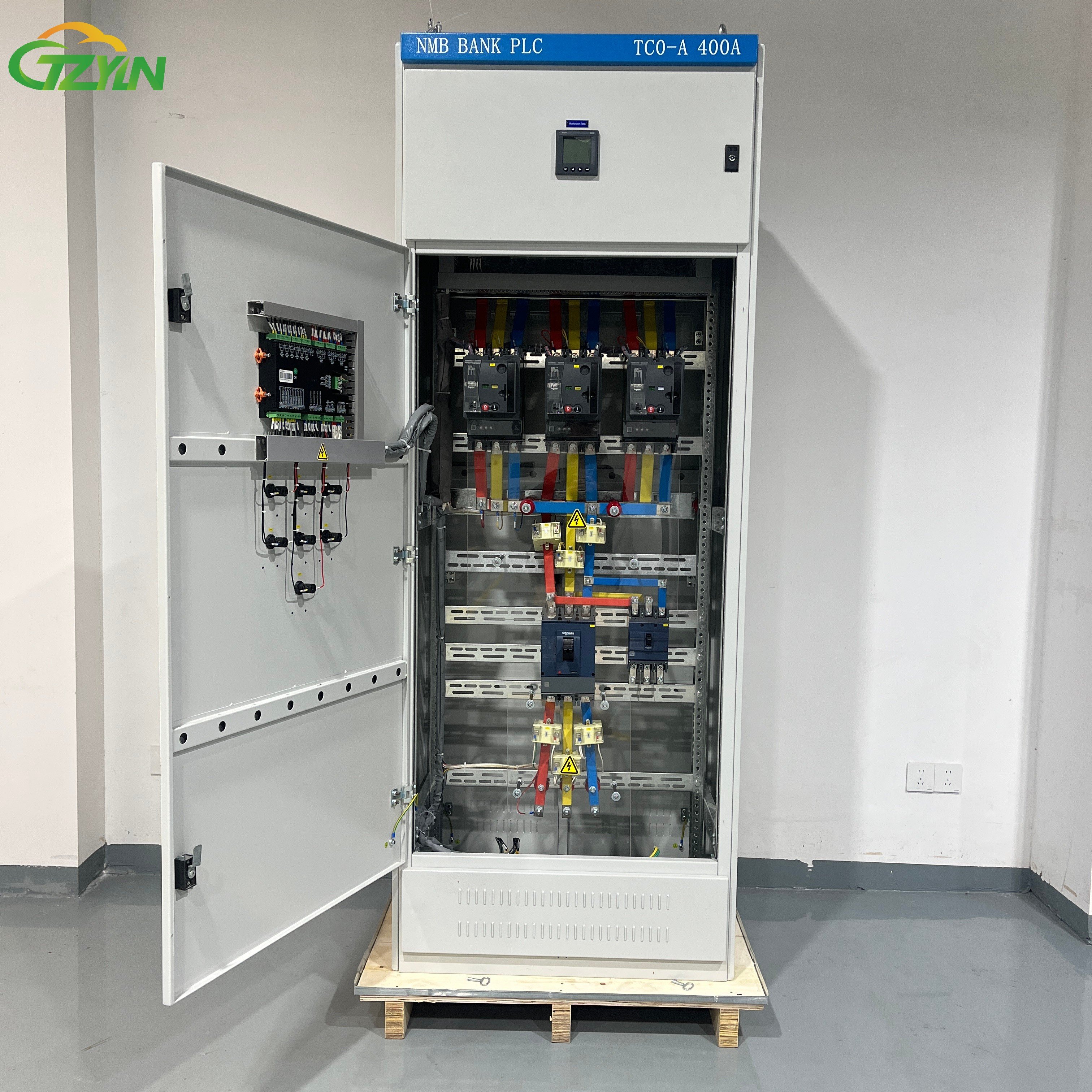

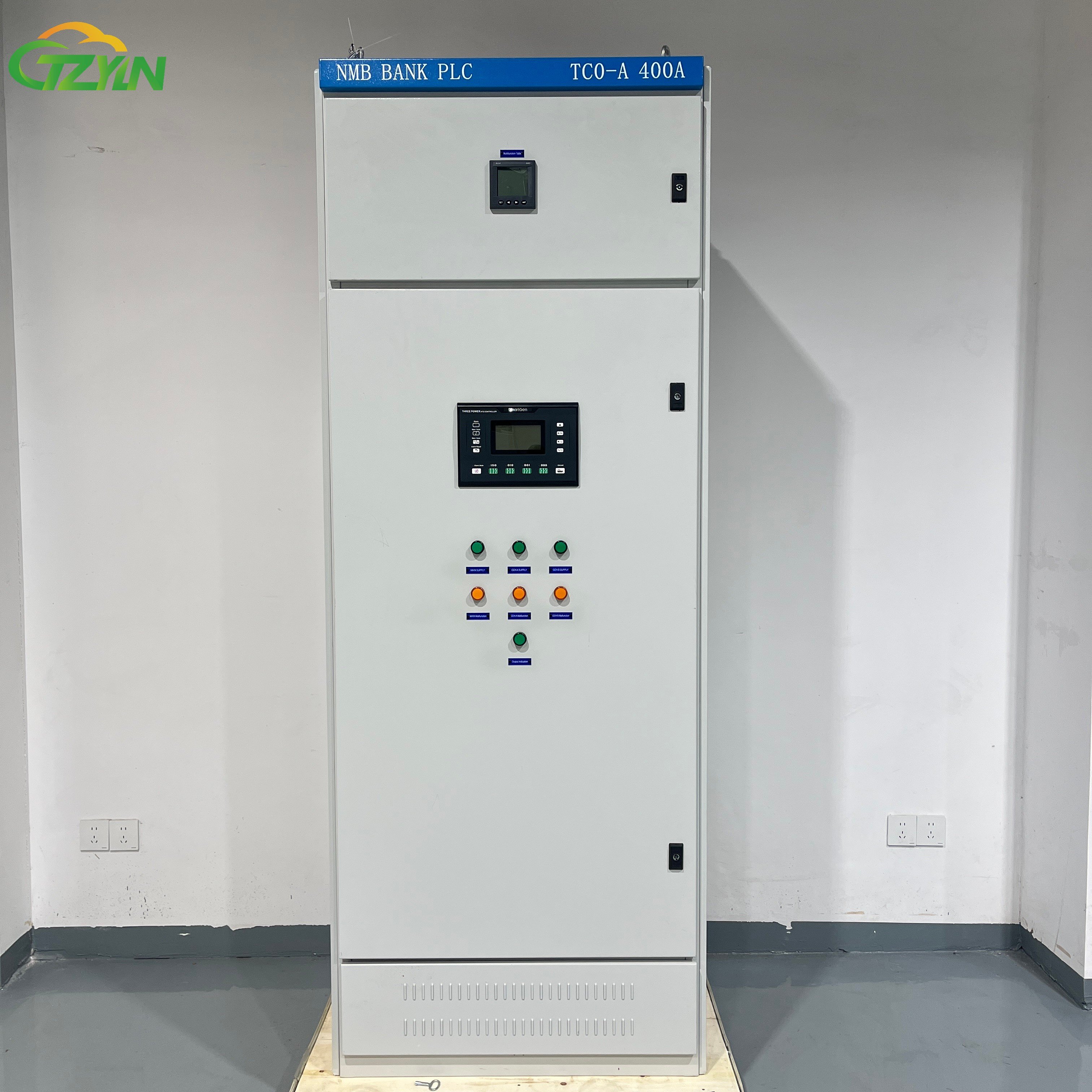

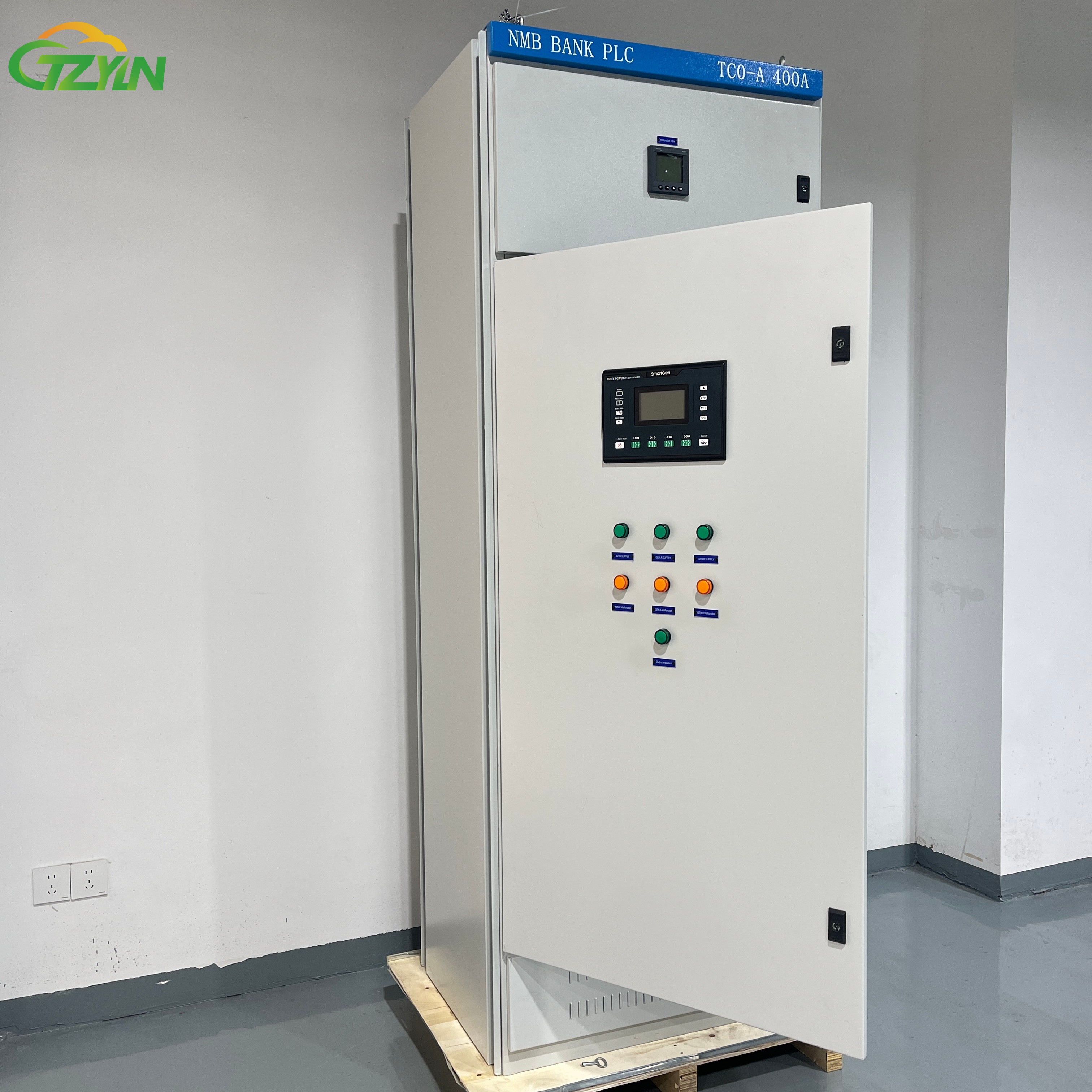

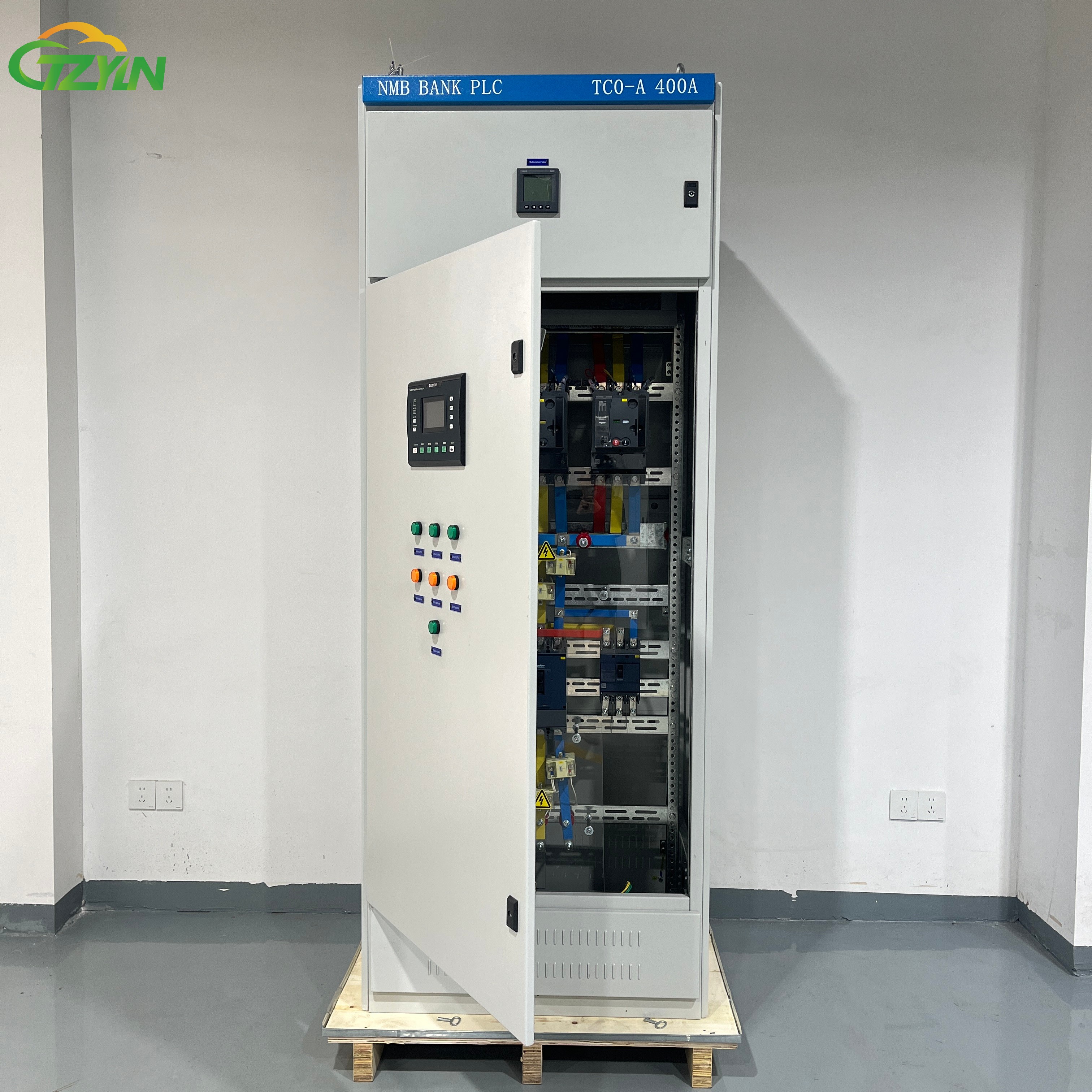

Шкаф трехфазного питания — это интегрированная система управления питанием, предназначенная для случаев, когда требуется высокая надежность и непрерывное электроснабжение. Он объединяет передовые технологии коммутации электроэнергии и интеллектуальную систему мониторинга, чтобы при отказе основного источника питания быстро и безопасно переключаться на резервный источник, обеспечивая бесперебойную работу ключевого оборудования.
Преимущества и характеристики
- Автоматический режим переключения: При обнаружении неисправности основного питания (например, отключение электроэнергии, аномальное напряжение) система автоматически переключится на резервное питание. Время переключения можно настроить, обычно оно выполняется в течение 3-10 секунд, чтобы обеспечить непрерывность электроснабжения.
- Режим ручного переключения: Пользователи могут выбрать переключение на指定источник питания через ручную операцию панели управления в соответствии с реальными потребностями и гибко реагировать на различные условия электропитания.
Продвинутый мониторинг и отображение
- ЖК-дисплей: Комплектуется монохромным дисплеем LCD размером 4.3 дюйма, который предоставляет четкий и интуитивный интерфейс управления и поддерживает несколько языков (упрощенный китайский, английский и т.д.), что удобно для пользователей из разных регионов.
- Мониторинг данных в реальном времени: Может собирать и отображать трехфазное напряжение, частоту и последовательность фаз в реальном времени, помогая пользователям контролировать детали электроснабжения в любое время.
Мощная функция удаленного мониторинга.
- Удаленное подключение: Подключайтесь к системе удаленного мониторинга через интерфейс RS485 или сетевой интерфейс. Пользователи могут просматривать состояние питания, напряжение, ток и другую информацию в системе мониторинга и выполнять операции ручного переключения (требуется авторизация).
- Сигнализация об ошибках: Настройте режим сигнализации об аварии (звуковая и световая сигнализация, удаленные уведомления и т.д.) для напоминания пользователям о необходимости своевременного реагирования на отключения электроэнергии и повышения безопасности и надежности системы.
Гибкие варианты настройки.
- Настройка типа системы: Тип системы может быть установлен в различные комбинации, такие как сеть-сеть-генератор, сеть-сеть-сеть, сеть-генератор-генератор, генератор-генератор-генератор и т.д., чтобы удовлетворить различные потребности в электроснабжении.
- регулируемые параметры: Пользователи могут настраивать параметры, такие как задержка переключения и пороговое значение напряжения, в соответствии с фактическими потребностями для реализации индивидуальных решений управления питанием.
Продукт Параметр
I. Электрические параметры
| Название параметра | Значение параметра |
| Номинальное изоляционное напряжение (Ui) | 660В, 1000В |
| Номинальное рабочее напряжение (Ue) | Вспомогательная цепь: AC 220В, 380В; DC 110В, 220В |
| Номинальная частота (f) | 50Гц или 60Гц |
| Номинальный ток (In) | Горизонтальная шина: ≤ 6300A; Вертикальная шина: 1000A, 1600A, 2500A |
| Номинальный ток короткого замыкания (Icw, 1s) | 50kA, 65kA, 80kA, 100kA |
| Номинальный пиковый ток (Ipk) | 105kA, 143kA, 176kA, 220kA |
| Номинальный ток отключения короткого замыкания (Icu) | 50kA, 65kA, 80kA, 100kA |
II. Механические параметры
| Название параметра | Значение параметра |
| Уровень защиты | IP30, IP40, IP42, IP54 и т.д. (может быть настроен в соответствии с требованиями) |
| Материал корпуса | Холоднокатаная стальная пластина или нержавеющая стальная пластина, и толщина пластины обычно не менее 1,2 мм |
| Общие размеры (Ширина×Глубина×Высота, мм) | Стандартный шкаф: 800×800×2200, 1000×800×2200, 1200×800×2200 и т.д. (может быть настроен) |
| Количество цепей в блоке ящиков | 1/4 - ящик: до 22 цепей в одном шкафу
1/2 - ящик: до 11 цепей в одном шкафу
1 - ящик: до 6 цепей в одном шкафу
2 - ящик: до 3 цепей в одном шкафу
3 - ящик: до 2 цепей в одном шкафу |
| Блокировка ящика | Он имеет механические и электрические блокировки для предотвращения неправильной работы |
| Блок ящиков | Модуль высоты составляет 20 мм, и высота отсека ящика может быть разделена на 1E, 2E, 3E, 4E, 5E, 6E, 8E, 10E, 12E, 16E, 20E, 24E и т.д.
(1E = 20 мм, например, высота ящика 8E составляет 160 мм) |
Сферы применения
- Дата-центры
Обеспечивает нормальное функционирование серверов и сетевого оборудования во время отключений электроэнергии, гарантируя безопасность данных и непрерывность бизнеса. - Медицинские учреждения
Обеспечивает бесперебойное питание ключевого медицинского оборудования в больницах, гарантируя нормальную работу важных отделений, таких как операционные и реанимации. - Промышленное производство
В производстве и промышленном изготовлении предотвращайте остановки конвейера, вызванные перебоями с электроснабжением, снижайте производственные потери и повышайте эффективность производства. - Коммерческие здания
Обеспечьте стабильное электроснабжение коммерческих помещений, таких как торговые центры и офисные здания, обеспечьте нормальное функционирование оборудования, такого как лифты, освещение и кондиционеры, и улучшите用户体验.
Меры предосторожности
- Перед эксплуатацией необходимо надеть изолирующие перчатки и убедиться, что питание отключено. Строго запрещается пользоваться устройством мокрыми руками.
- Избегайте перегрузки, убедитесь, что нагрузка находится в пределах номинального диапазона, и предотвратите попадание посторонних предметов в контроллер.
При возникновении чрезвычайной ситуации (например, дыма или огня) немедленно отключите все источники питания и Контакт обратитесь к специалистам для обработки.
Техническая поддержка и Услуга - Мы предоставляем профессиональную техническую поддержку и сервисное обслуживание после продажи, чтобы обеспечить своевременное решение любых проблем, с которыми вы можете столкнуться во время использования. Для получения дополнительной информации или технической поддержки, пожалуйста, не стесняйтесь обращаться к нам.
